此机属于日立NP84C机芯）开关电源电路为自激行同步式串联输出型电路：稳压控制电路采用间接取样、稳压调节电路(CP901)控制方式。间接取样电压是从开关变压器T902初级绕组脉冲电压经R910、D903整流、C910滤波后得到。误差放大和开关管激励电路由CP901(HM9205)集成电路组成。其稳压控制过程是：当输出电压+B升高时，C910两端取样电压↑→CP901内晶体管oi偏流↑→Q2基极偏流增大而导通电流增大→内阻减少→分流增大→开关管Q901导通电流减少而+B输出电压下降，反之，稳压控制过程则相反；由可控硅Q902及外围元件ZD909（过压检测稳压二极管）和ZD753（过流检测稳压二极管）组成过压、过流保护电路。当因某种原因过压或过流时，对应稳压二极管导通→可控硅导通→电源输出端短地而开关电源停振→从而起过压或过流保护作用。
　　

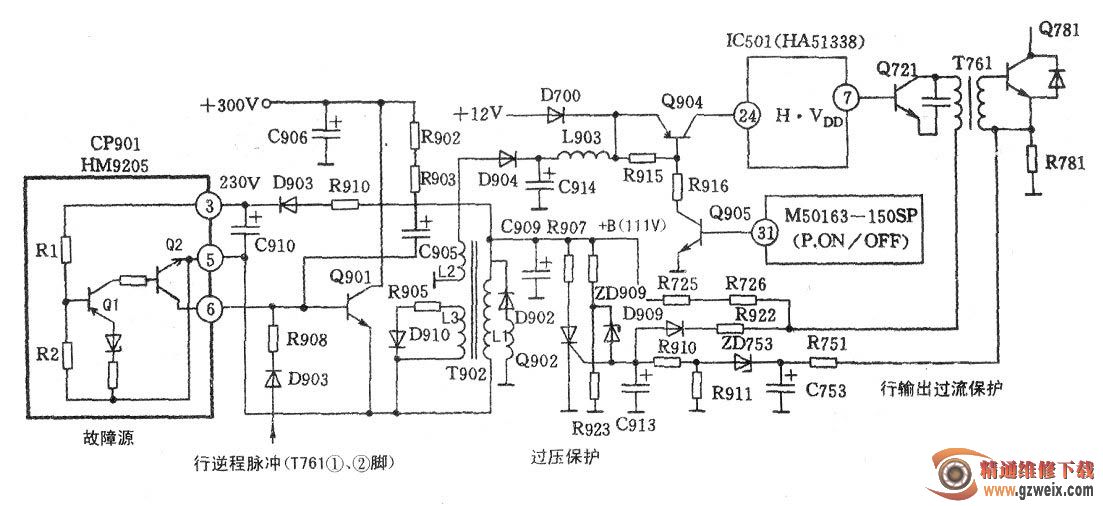

　　主电源开／关机控制电路，由微处理器M50163-150SP(31)脚（电源开／关控制端）及接口电路Q904、Q905组成。控制方式为接通／切断行扫描电路IC501电源电压(+12V)类型，见图所示。
　　
　　检修技法：
　　
　　①监视可控硅Q902G极电压和+B(111V)电压，判断保护电路动作否？此时发现Q902G极电压上升为0.7V，111V电压下降为几伏，表明保护电路已动作；②断开可控硅保护电路R907电阻后，用60W灯泡作为假负载试机，发现+111V电源电压升至150V以上，说明开关电源稳压控制电路有故障：
　　
　　③检查间接取样电路(R910、D903、C910)正常，查稳压调节电路CP901(HM9205)①脚电压正常，⑤、⑥脚电压偏低（正常值为120V），不正常，说明CP901内部电路有故障。更换后，故障排除。
　　
　　故障原因分析：故障系因CP901(HM9205)性能不良而使稳压控制功能失灵，使开关管导通时间增长，输出电压升高，造成过压保护电路起控所致。
