分析与检修：测量该机电源和行输出重点部位电压，正常收看时，电源和行输出各点电压均正常；发生停机故障时，开关电源输出电压均降低，为正常开机时的1/2左右。由此判断，故障在微处理器待机和晶闸管保护电路。为区分是微处理器关机还是进入保护状态，分别测量微处理器的（开／关机电路）V601的基极电压和V913控制极G电压，发现V913控制极G有0. 7 V的电压，确系保护电路动作。

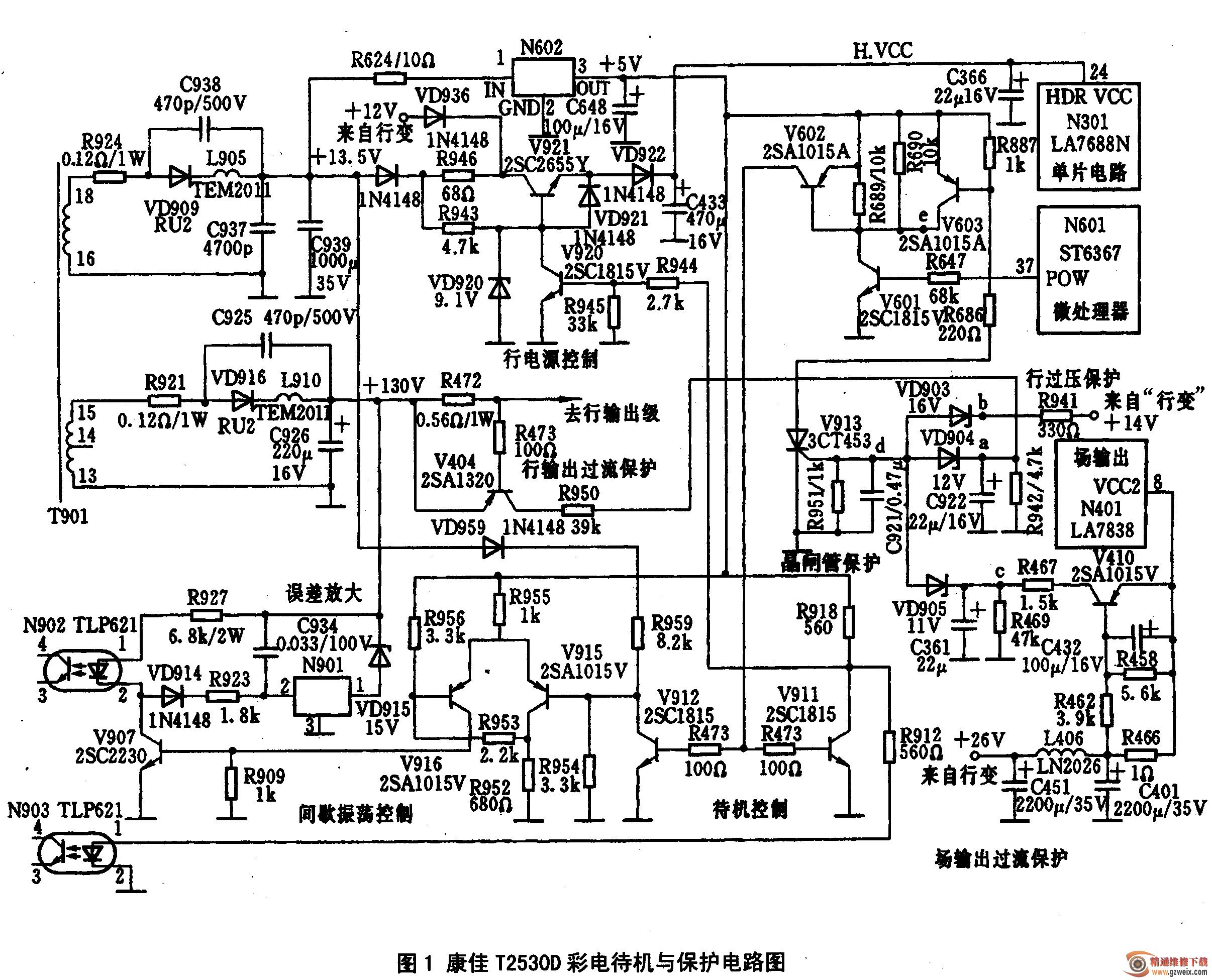

    由于V913控制极G有三路保护电路，为确定到底是哪路保护电路引起的保护，采用测量保护电路电压和断开保护电路的方法，确定故障范围：一是在能正常开机的状态下，测量各路保护电路稳压二极管VD904,VD903,VD905负极对地电压，即图1中的“a, b, c点”电压，如果哪个稳压二极管负极对地电压接近其稳压值，则是该保护电路启动，迫使进入保护状态；二是逐一断开各路保护电路与晶闸管控制极的连接，并开机试验，如果断开哪路保护电路后，不再发生保护故障，则是该断开的保护电路引起的保护。

      造成保护的原因大多有两种：一是保护电路的元件参数发生变化，引起误保护；二是被检测的电路发生故障，引起电压过高或电流过大，造成保护。

      在能开机的状态下，对晶闸管控制极三个稳压二极管VD904,VD903,VD905负极对地电压进行测量，其中行过流保护电路的稳压二极管VD904负极对地电压为11. 2 V（接近其稳压值12 V），怀疑行过流保护电路元件变质，而引起误保护。但检测行过流保护电路的元件，未见异常。考虑到该机的图像亮度在正常范围内已接近保护值，试将行过流保护电路的取样电阻R472阻值适当减小（在原来0.56 0的基础上，并联一只2 Ω电阻）后，不再出现自动关机现象。
