排除康佳P2162K彩色电视开机几秒钟后自动关机,指示灯亮故障
来源:本站整理  作者:佚名  2012-03-31 14:17:12



 该机采用飞利浦超级芯片TDA9380集成电路,它由微处理即CPU部分(TDA9380(1)~(11)脚、(54)~(53)脚部分,内有80C51单片微处理芯核)和TV小信号处理电路部分(TDA9380(12)~(53)脚部分)组成。

  康佳公司把TDA9380原始超级芯片,经掩膜化处理(写入控制软件)后,重新命名为康佳CKP140SA微处理器:

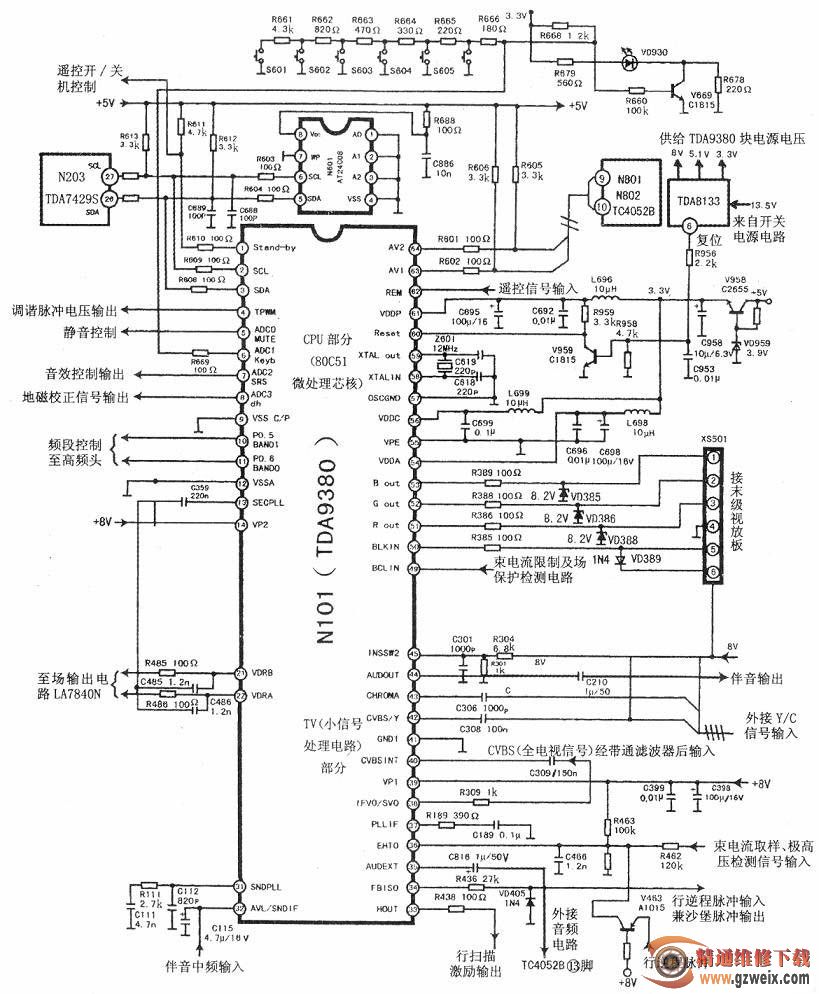

  该机稳压电源电路主要由开关电源控制集成电路TDA16846和场效应开关管V901等组成。输出+B(+130V)、+15V和13.5V三组电压。分别供给行输出电路、伴音功放和TDA8133精密稳压电路电源电压;TDA9380超级芯片供电电压共有三组,即+8V、+5.1V和3.3V。它们主要由精密稳压集成电路TDA8133来产生;DA8133精密稳压电路,除了产生+8V、5.1V、+3.3V供电电压之外,还有:①产生复位脉冲,供CPU清零复位;②TDA8133两个电压(+8V、+5.1V)输出端(⑧、⑨脚)内部有短路保护和过热保护功能。当TDA8133⑧、⑨脚输出因负载过重或短路引起过流、过热时,TDA8133内部电路将切断⑧、⑨脚直流电压输出;③TDA8133④脚为电源开/关控制和输出电压检测端,它又受CPU(TDA9380)①脚(开机/待机控制端)输出电平控制;当CPU①脚输出关机(待机)高电平时,TDA8133④脚变为低电平:切断+8V输出和行、场扫描电路供电,使整机处于待机状态;康佳P2162K彩电所采用的超级芯片TDA9380有两个特殊保护引脚:即(36)脚(过压保护和束电流过流保护电压检测输入端)和(49)脚(场失落保护和束电流失落保护电压检测输入端)以及对应的接口检测电路(见下图所示)。

  检修方法:

  1)开机后,检测开关电源输出的三组电压:+B(+130V)、+13.5V和+15V,均正常。说明开关电源电路及负载电路工作正常。

  2)分别检测TDA9380(14)、(39)脚+8V供电电压,正常;检测TDA9380(54)、(56)、(61)脚+3.3V供电电压,也正常,说明TDA8133精密稳压电路及负载电路工作也基本正常。

  3)用遥控器开机,快速测量Nl01(TDA9380)①脚(Stand-by/待机)电压为Ov,但经8s左右后,Nl01①脚电位上升到3.2V,此时出现保护性自动关机。

  4)用遥控器开机,测量TDA9380②脚(SCL)和③脚(SDA)12C总线电压,发现均为4.8V且摆动(正常值应分别为2V、1.9v),异常。于是,怀疑存储器AT24C08和上拉电阻R612、R613等,但未发现异常。更换也无效。

   (5)检测TDA9380(33)脚(HOUT)行激励脉冲输出电压为lV(正常值为0.57V左右),不正常;接着检测TDA9380(36)脚(EHTO/极高压保护输入端)电压为4V(正常值为1.8V左右)。由此看来,故障可能是因TDA9380(36)脚输入电压过高而保护关机。关机后,进一步检查TDA9380?(36)脚外接的过压保护兼束电流过流检测电路,但未发现异常损坏元件。既然TDA9380(36)脚外围电路无损坏元件,那么,有理由怀疑TDA9380@脚内部是否出了问题,而造成保护关机。经更换后,故障排除。
