分析液晶显示器典型高压板电路原理(三)
来源:本站整理  作者:佚名  2012-07-30 14:52:53

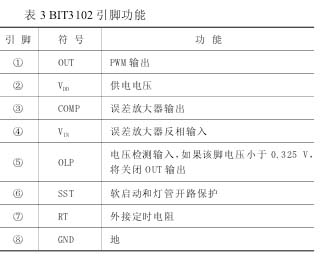

(2)从图 2 中可以看出,这是一个典型的“PWM控制芯片 +Royer 结构驱动电路”高压板电路。图中的 BIT3101 是 PWM(脉宽调制)控制 IC,其引脚功能见表 2 所示。



二“、PUM 控制 IC+ 推挽结构驱动电路”高压板电路



采用“PWM 控制 IC+ 推挽结构驱动电路”的高压板中,驱动电路采用推挽结构形式,PWM 控制 IC 主要采用 OZ9RR 等,下面以 PWM 控制比 OZ9RR 为例具体分析。



OZ9RR 是凹凸公司(O2Micro)生产的液晶显示器背光灯高压逆变控制电路,具有如下特点:工作频率恒定,且工作频率可被外部信号所同步;内置同步式PWM 灯管亮度控制电路,亮度控制范围宽;内置智能化灯管点火及正常工作状态控制电路;设有灯管开路及过电压保护功能;可支持多灯管工作方式。OZ9RR 引脚功能见表 4 所示。



由 OZ9RR 组成的液晶显示器高压板,可将输入的不稳定直流电压变换成近似正弦波的高电压,以驱动背光灯管。图 11 所示是 OZ9RR 的实际应用电路。



1. 控制电路

控制电路由 PWM 控制 ICl901(OZ9RR)及其外围元器件组成。

由电源电路产生的 VDD电压(5 V)经 R5 限流后加到OZ9RR 的⑥脚(供电端),为 OZ9RR 提供工作时所需电压。



[1] [2]  下一页
