由于背光高压板电路工作在高电压、大电流状态下，所以故障率相对较高（仅次于开关电源电路）。高压板电路异常造成的液晶彩显典型的故障表现有：一是开机黑屏；二是关机后白屏；三是无规律自动黑屏。从原理上看，第一种故障是背光板已损坏而停止工作了，第二种故障是高压板电路的开关机控制失常（即无法正确关闭背光灯），第三种故障是由于相关元件性能不稳定造成的。这三大类故障中，理论上都可以进行芯片级维修，之所以要用板级维修（代换背光板），一是由于背光板的零售价已降至冰点（部分通用四灯小口背光高压板已跌至十几元）；另一方面，由于许多原板配件不易购买，再加上代换背光板的操作简单，成功率高，所似背光板的板级代换维修，在液晶彩显的维修中是非常普遍和必要的。下面简单介绍代换方法及注意事项。

一、液晶高压板的替换基础

 1．了解高压板的参数

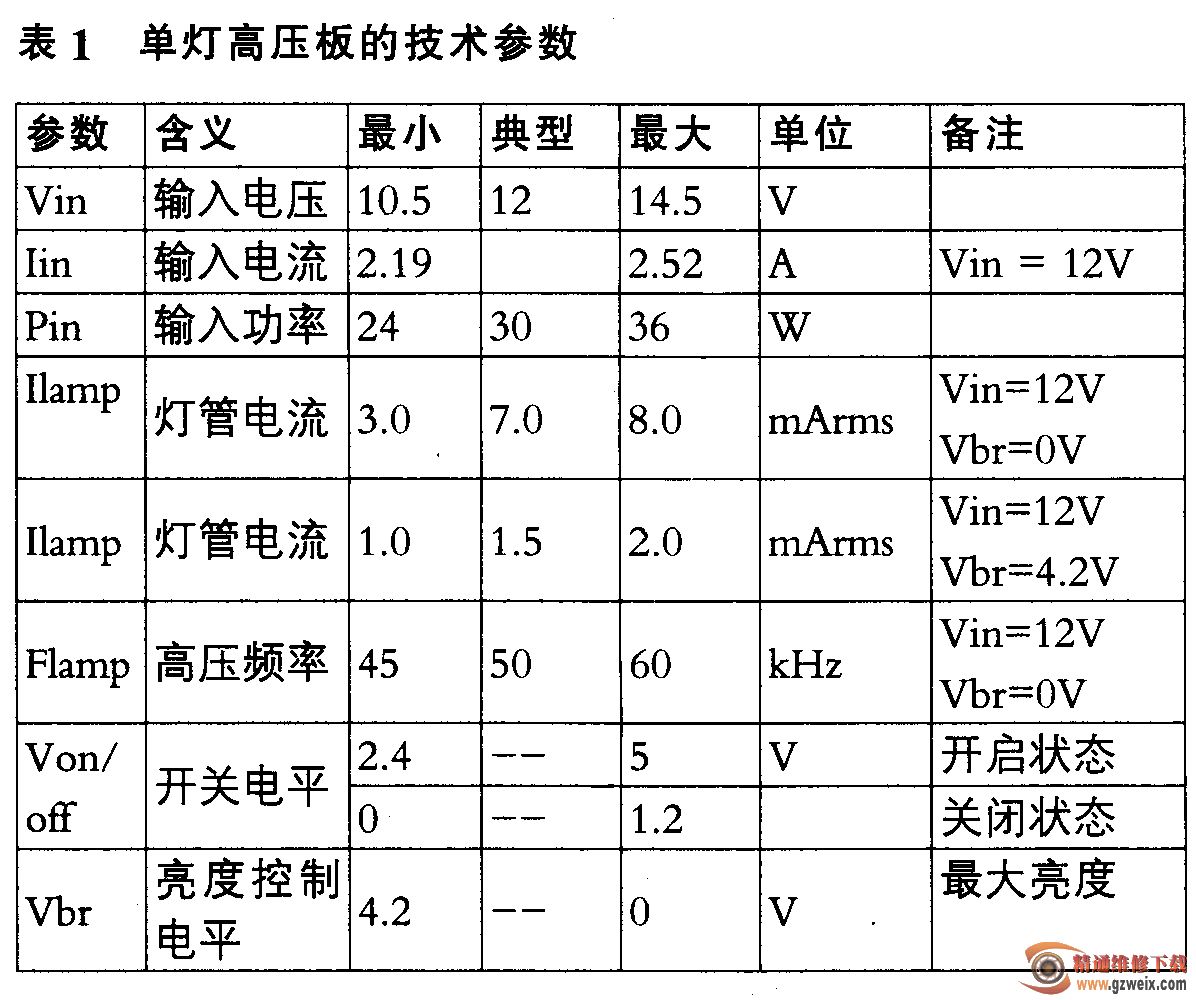

    高压板有很多具体的参数，比如输入电压、输出电压、功率等，代换时要了解这些参数才能够心中有数。表1是一种单灯高压板的技术参数。

    输入电压：是高压板能够正常工作的电压范围，17英寸以下台式显示器此值一般都为12V，大屏幕显示器在20V以上。

    输入电流：早期笔记本电脑为了延长电池使用寿命，这个值都比较小，一般在0.5A以下。台式显示器此值随液晶屏尺英寸加大而增加，一般在1A-4A之间，液晶电视此值更大。

    输入功率：输入功率取决于配接的灯管数f和屏幕尺寸，灯管数量越多，屏幕尺寸越大，需要高压板的功率越大。

    灯管电流：此值随灯管长度变化，灯管越长，电流也相应增大，一般在4mA-12mA之间。17英寸以下显示器一般灯管电流相差不大，维修中测量灯管电流的意义也不大，同时普通万用表因为响应频率等原因，也没有办法对此值进行精确测量。

    高压频率：高压板最终输出的是交流高压，其频率一般控制在60kHz左右，频率太低既对灯管亮度、寿命有影响，同时图像也可能会出现闪烁或干扰。

    开关电平：高压启动都是通过不同幅度高低电平进行控制，有的为高电平开启方式，有的是低电平开启方式。不同开启方式的高压板互换，只要对控制电平通过一只NPN三极管进行倒相即可。

    亮度控制电平：绝大多数显示器的亮度控制都是通过电平控制方式（PWM脉冲积分），有少部分是通过1℃总线进行控制的。亮度控制电平也有两种，一种是电压越低越亮，另一种是电压越高越亮，不同控制方式进行互换时同样要进行倒相处理，或者更改前端三极管极性。

    2．液晶高压板的选择要点

  (1)体积要适合。能够保证顺利安装到机壳内，否则再好的板子也没用。

    (2)支持灯管个数要一致。比如原机的液晶屏是4灯管的，就要购买4灯管的高压板；原机是单灯管的，就要购买单灯高压板。市场上有一种4灯高压板在改变输出接线方式后可以作为两灯高压板来使用，可通用在17英寸和15英寸液晶显示器上，建议购买。

    (3)供电电压要一致。高压板用途不同，供电电压也不一样。例如同样是单灯的高压板供电电压就有5V,9V, 12V等区别。如果选购的高压板供电和显示器原装高庄板供电电压不一致，改装起来很麻烦，性能也不能保证。

    (4)功率要一致或高于原机。如果新高压板功率不够会导致输出管发热量大，使用寿命缩短，或者干脆不能点亮灯管。尤其对单灯和双灯高压板的选购更应注意这个问题，因为单灯和双灯的高压板很多是用在笔记本上面，通常功率都较低。给经销商提供液晶屏尺寸也会帮助你选择到合适功率的高压板。

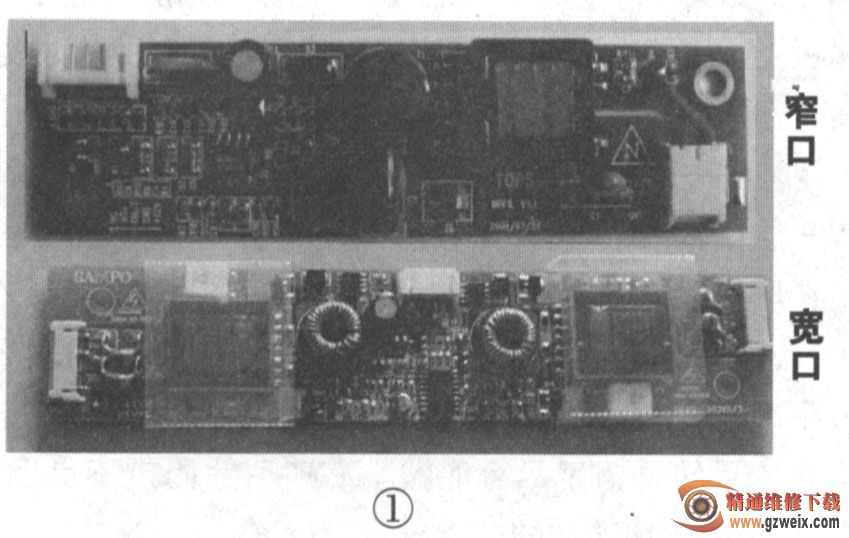

    (5)灯管输出接口形状尽量一致。通常购买的高压板分为宽口和窄口。宽口是指一个高压输出插座可以同时接两个以上灯管（比如输出接两灯，那么可能就是共用一个地线，插口实际上是3根插针），窄口是指一个输出插口接一个灯管。高压板的每个输出口（指窄口）都由两根线组成，一根为高电平，一根为低电平，而宽口输出主要是把低电平（相当于地线）合为共用罢了。因为两种接口并没有价格差，改接头却是很麻烦的事情，因此要尽最选购接口一致的高压板。图1是两种接口高压板外形图。

   3．液晶高压板的代换方法和技巧

    选购到合适的高压板以后，如果所购高压板有产品使用说明书，要对照一下其各种参数，熟悉接口定义。如果没有说明书，就要根据板子的接口外围元件来识别各引脚定义，有的高压板也会在PCB上印刷引脚标记字符。通常高压板输入接口一般有4个插针（插针比较多的也是多个插针通过PCB铜箔连接到一起或者某几个插针空置），其定义分别为电源（标注为＋B,DC,VCC等）；接地（标注为GND,┷等）；亮度调节（标注为ADJ,Vbr, Bright, Light等）；开关（标注为ON/OFF,POWER,POW等）。
