( 1) 开关管过电压损坏

①市电电压过高，对开关管提供的漏极工作电压高，开关管漏极产生的开关脉冲幅度自然升高许多，会突破开关管 D-S 极的耐压面而造成开关管击穿。

②稳压电路有问题，使开关电源输出电压升高的同时，开关变压器各绕组产生的感应电压幅度大，在其一次绕组产生的感应电压与开关管漏极得到的直流工作电压叠加，如果这个叠加值超过开关管 D-S 极的耐压，会损坏开关管。

③开关管漏极保护电路(尖峰脉冲吸收电路)有问题，不能将开关管漏极幅度颇高的尖峰脉冲吸收掉而造成开关管漏极电压过高击穿。

④300 V 滤波电容失效，使其两端含有大量的高频脉冲，在开关管截止期间与反峰电压叠加后，导致开关管过电压而损坏。

( 2) 开关管过电流损坏

①开关管散热片过小或固定不牢。

②开关电源负载过重，造成开关管导通时间延长而损坏开关管。常见原因是：输出电压的整流、滤波电路不良或负载电路有故障。

③开关变压器匝间短路。

( 3) 开关管功耗大而损坏

常见的有开启损耗大和关断损耗大两种：开启损耗大主要是由于开关管在规定的时间内不能由放大状态进入饱和状态，主要是开关管激励不足造成的；关断损耗主要是开关管在规定的时间内不能由放大状态进入截止状态，主要是开关管栅(基)极的波形由于某种原因发生畸变造成的。

( 4) 开关管本身有质量问题

市售电源开关管质量良莠不齐，如果开关管存在质量问题，屡损开关管也就在所难免。

( 5)开关管代换不当

开关电源的场效应开关管功率一般较大，不能用功率小、耐压低的场效应管进行代换，否则极易损坏。也不能用彩电电源常用的 BU508A、2SDl403 等晶体管进行代换。实验证明，代换后，电源虽可工作，但通电几分钟晶体管即过热，会引起屡损开关管的故障。

4. 用示波器维修开关电源技法

( 1) 维修开关电源需要测试的波形

液晶显示器开关电源属大电流、高电压电路，也是故障率最高的电路。对于诸如无电压输出、输出电压过高等常见故障，用万用表查找故障不但方便，而且十分快捷，没有必要动用示波器。但是，对于一些开关电源的疑难故障，如屡损开关管及一些软故障等，示波器则可大显身手。通过测试一些关键点的波形，可快速圈定故障范围，查找到故障点。开关电源部分要检查的波形比较少，主要测试的波形有以下几个：

①整流

、滤波以后的波形(C104 正极的波形)；

②电源控制芯片 UC3842 的④脚的锯齿波电压波形；

③UC3842 的⑥脚输出的驱动脉冲波形；

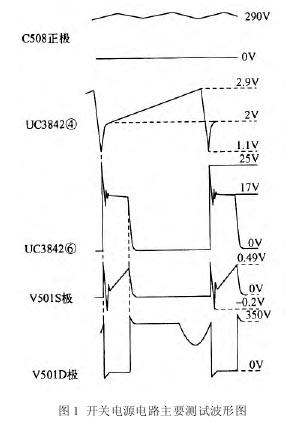

④场效应开关管 Q101 的漏极(D)和源极(S)波形等，如图 1 所示。
