故障现象：学校十几个机房共有五百多台型号为清华同方S7960的19英寸液晶显示器，最近有个别机器出现开机画面无显示的故障。由于机器已过保修期，于是决定自己动手进行维修。
    维修过程：通过代换检修方法查出主板（驱动板）损坏，由于主板上电子元件密集，集成度高，专业芯片购买困难，于是为了节省维修周期，降低成本，决定用万能板进行代换维修。
    首先需要拆开显示器，找到屏的型号以确定购买哪种屏线。该机后盖是内扣的，需要把前面的黑色边框撬开，黑色边框为卡扣相连，撬的时候注意使用硬度不要太高的东西，如很薄的塑料卡片，以免损坏边框，影响美观。拆掉后盖之后就能看到显示器上面的标识，以及它的屏号，如图1所示，该机的屏号为SVA190WX02TB。

经查，该机的屏参数如图2所示。

    通过图2可以了解很多有用的信息，比如显示器为19英寸，分辨率为1440 X900，所采用的屏线（LVDS）为30pins， 2ch， 8-bit，即为30针双8位LVDS屏线。根据所得参数，从淘宝网上购买的双八位LVDS屏线，如图3所示。

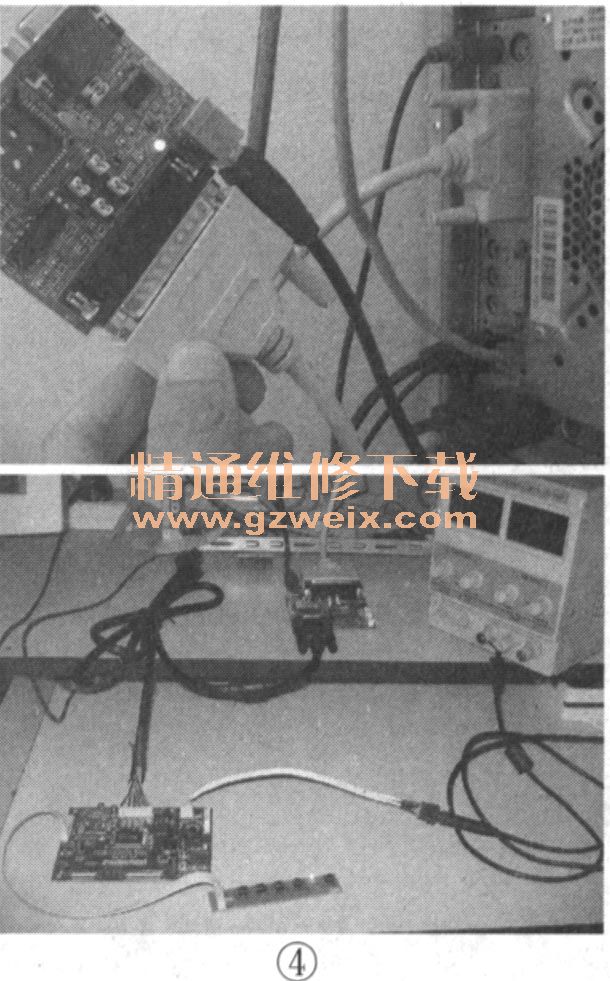

    将购回的万能板连接好后，用编程器连接到电脑的USB口或打印机并口，如图4所示，根据万能板上MCU型号在烧录软件的MCU Type后选择对应型号即可。

    目前比较流行的是带有USB接口的驱动板，这种驱动板更新固件步骤＋分简单，只需根据卖家所提供的刷新程序，选择所需参数型号程序的文件夹，然后复制所要烧录的程序文件里面的BIN格式的文件到空的U盘根目录里，如图5所示，再把U盘插到驱动板上，给驱动板通电（要求12V的电源）后，只需要几秒钟，按键板上面的指示灯开始闪烁，整个过程有快闪与慢闪，表示程序正在烧录，注意此时千万不能断电，等到指示灯闪烁完全停止即表示程序已烧录完成，即可断电。

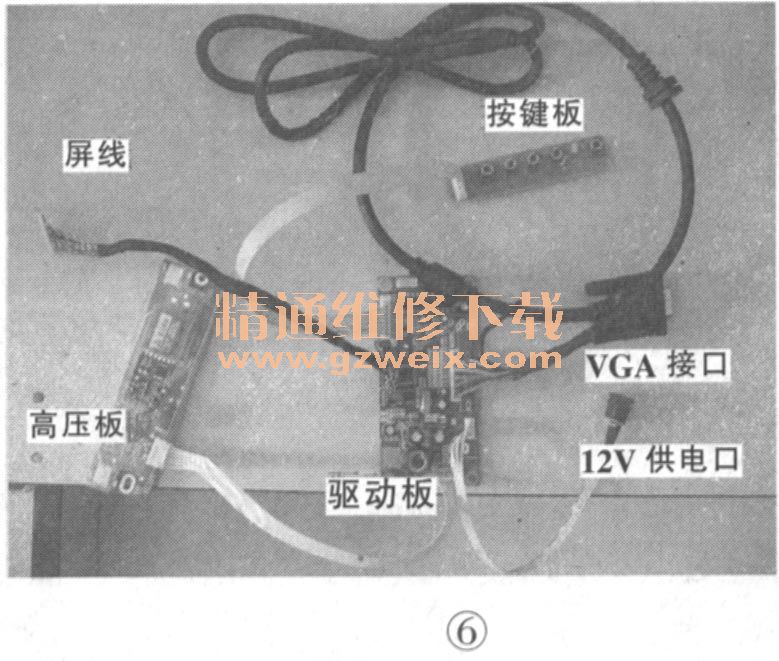

    最后完成电路连接，如图6所示，再重新安装回显示器里即可。

    维修总结：笔者根据屏型号，用从淘宝上购买的对应屏线以及电源板、高压板、通用驱动板、按键板，用来替换维修故障液晶显示器，这样操作不仅维修速度快，而且成本也低（相比用原厂配件更换）。笔者已用该方法维修了一百多台该种型号的显示器，希望我的维修经验能与各位同行共享。
