此机属于东芝X-56P机芯，电路特点为：
　　
　　(1)主开关电源电路采用自激式并联输出型，电路由全分立元器件组成，结构较复杂；(2)设有过压，过流，欠压保护电路，分别由Q805、R823、R822和Q805、R825以及R823、Q8807等组成；(3)遥控电源（副电源）电路亦采用开关电源电路，由Q809开关管、T804开关变压器等组成。
　　

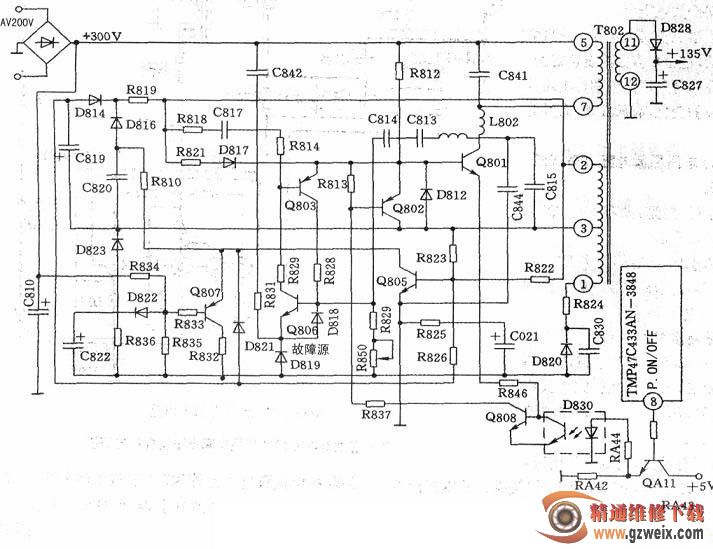

　　遥控开/关机控制电路由微处理器TMP47C433AN-3848⑧脚(P.ON/OFF)及接口电路(QA11、D830等)组成。采用光电耦合器(D830)“冷、热”地隔离控制方式。电路如下图所示。
　　
　　由于该故障所涉及电路范围较广，且电源电路复杂，所以通过“关键点电压监视”法来缩小故障范围。当出现故障时，检测以下几个关键点电压：
　　
　　①微处理器TMPMC433AN-3848⑧脚（电源开/关控制端）为高电平（正常），并随着遥控开/关机按键发生对应的高/低电平变化（正常）；，②+B(135V)主电源电压变为30V左右，偏低，可能与负载过重或电源带载能力差或电源本身输出电压低有关；③采用“假负载”法来判断故障是出在开关电源电路还是负载电路。用60W灯泡作为假负载试机，故障依旧，说明故障出在开关电源内部电路之中；④由于开关电源有输出但偏低，因此，可以认为故障与启动电路、保护电路等无关。于是，对稳压控制电路作了重点检查，并发现当采用“直流工作点”法对取样比较误差放大电路，Q806射极进行检测时，突然恢复，正常工作，说明故障与该电路有关。用放大镜仔细检查，发现Q806射极、稳压二极管D819与电阻R831的公共焊点（接点）有细微裂纹。重焊后，故障排除。
　　
　　故障原因分析：故障系因稳压控制环路中取样比较误差放大管Q806射极、D819、R831公共焊点有虚焊，使Q8Cf6不能正常工作，使Q803脉宽调制管至开，关管Q801控制环路工作异常，使开关电源输出电压降低，行扫描电路停止工作所致。
