康佳 11／19 系列液晶彩电，是康佳公司 2006年推出的铂晶锐丽高清数字彩电，采用丽翔数字引擎及 DSP2 全程高清处理技术，分别从速度处理、彩色显示、画质提升、智能设计、音效控制等多方面的技术处理进行了专项优化，大大提高了图像的清晰度和层次感。

I2C总线系统液晶显示控制微处理器采用GMl501，被控集成电路有：多制式丽音信号处理电路MSP3463G、中频信号处理电路 TDA9885T、数码图像信号处理及其格式变换电路 FLl 2310、视频信号解调电路 VPC3230D、HDTV／TV转换电路 P15V330 等。

适用机型：康佳LC-TM4211、LC-TM2611、LC-TM3211、LC- TM3711、LC- TM4011、l C- TM4711、LC- TM3719、LC- TM4219、LC—TM4719等 11／19 系列液晶彩电。

1. I2C总线调整方法

进入退出工厂模式：在开机的状态下，快速连续按 5 下遥控器上的“CALL”键，屏幕上显示进入工厂菜单的字符，再按一次“菜单”键，便可进入调试菜单。

调整后，遥控关机即可退出工厂调整模式。

项目选择与调整：调整时置于 1024×768／Hz：256灰阶画面。进入工厂调整模式后，按“菜单”键选择调整菜单。进入菜单后，用“频道 +／- ”键选调整项目，选中的项目变为红色，用“音量 +/ - ”键改变所选项目数据。

调入默认值：调整时置于 1024X768／Hz：256 灰阶画面。执行“默认载入”，选择“是”，按“上键”后，完成默认，即可完成默认值载入。

色温确认与调整：需要使用视频信号发生器和彩色信号分析仪进行调整。

（1)9300K调整：选择“冷色”，按“右键”进入 R、G、B调整画面，调节“红色、绿色和蓝色(R、G、B)”三色值，使白色画面色温为：x：283 y：297 Y：160ed／m2。

（2) 7500K调整：选择“标准”按“右键”进入 R、G、B 调整画面，调节“ 红色 、绿色和蓝色 ( R、G、B) ”三 色 值 ， 使 白 色 画 面 色 温 为 ：x：299 y：315 Y：160cd／m2。

（3) 6500K调整：选择“暖色”按“右键”进入 R、G、B 调整画面，调节“ 红色 、绿色和蓝色 ( R、G、B) ”三 色 值 ， 使 白 色 画 面 色 温 为 ：x：313 y：329 Y：160ed／m2。

TV参数触设定：

①AFC设置：设置“自动频率调整”开启状态。

②AGC设置：TV输入 60 dB半彩条、灰阶画面，由小到大调节“自动增益调整”大小，当雪花刚好消失时便可。

CAMMA系统设置：视频信号发生 1024×768，75 Hz：256 灰阶画面，选择“伽玛”系数项目，将其数据设置为0 即可。

用户区 OSD功能验证：视频信号发生器发生 1024×768／75 Hz：256 灰阶画面；TV视频信号发生器产生TV输入 60 dB 彩条、灰阶画面，验证 OSD（屏幕显示）的所有调整、设置功能。

省电功能检查：使用视频信号发生器和功率表，在正常工作状态下将信号线拔掉。然后检查 OSD是否显示“NOSIGNAL”（无信号）字样，无信号进入省电模式。

检验 LED灯状态变化和检查电源功率是否小于 3 W。

DDC功能检查：使用配备 DDC 卡的 PC，电视机置于 1024×768，75 Hz：任意画面，确定 DDC 资料内容是否正确。

2. 调整项目与数据

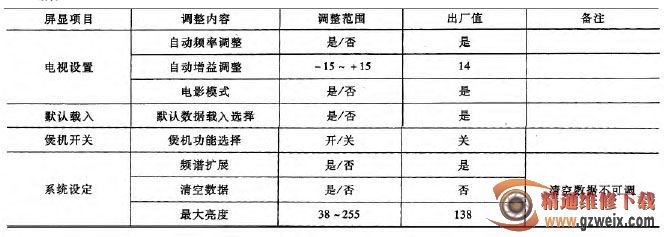

康佳 LC-TM4211系列液晶彩电，I2C总线系统调整项目和数据见表 1 所示。
