东芝F3pw机芯等离子彩电的数模小信号处理电路采用SDA6001、MX29LV800、MSTP9883、SM5301AS、TA1318AF、TA1287F、GM6015、TB1274AF、TDA9181T、UPD64082、 MM1519XQ、CXA2069Q、MN82860、M30622M8PGP等；CPU采用CXP7500P10S-1-7；伴音功放电路采用TA8246AH。
    适用机型：东芝42WP36C、35WP36C等离子彩电。
    1 总线调整方法
    东芝F3PW机芯等离子彩电的工厂模式称为服务模式，其进入服务模式的方法和调整内容如下：
    【进入服务模式】
     1）按遥控器的“MUTE”键，在屏幕上显示出MUTE 。
     2）再次按遥控器的“MUTE”键，持续按直到出现下一步骤，OSD显示消失。
     3）在上述2）的状态下按“TV”设置的“MENU”键。
    在服务模式期间，指示S被显示在屏幕的右上角；服务模式不能作为最终记忆被保存。
    【试验信号选择】

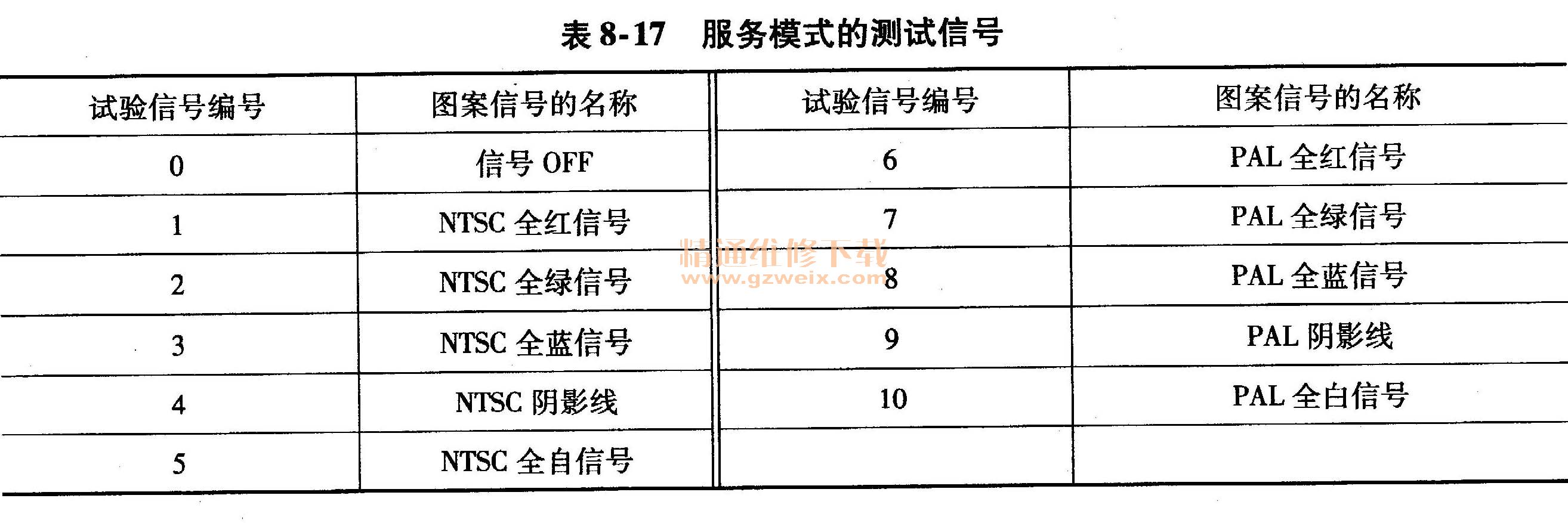

    在服务模式，按遥控器上的“VIDEO”键，可以循环变换VIDEO试验信号选择的功能。服务模式的测试信号见表8-17。

   【服务调整快捷键】
    1）调整菜单指示ON/OFF：在TV设置按“MENU”键。
     2）调整菜单的显示期间，以下项目有效。
     ①调整项目的选择：在TV状态下按遥控器上的“POS UP/DN”键。
     ②项目的调整：在TV状态下按遥控器上的“VOL UP/DN'’键。
     ③整项目的直接选择：按遥控器上的“1 POS”键选择R CUTOFF；按“2 POS”键选择G CUTOFF；按“3 POS”键选择B CUTOFF。
    ④装置调整用数据设定：按遥控器上的“4 POS”键选择SUB CONTRAST；按“5 POS”键选择SUB COLOR；按“6 POS”键选择SUB TINT。
     ⑤屏幕调整模式ON/OFF：先前的。
    ⑥试验信号选择：按遥控器上的“VIDEO”键。
    在服务模式可以使用的项目是有限制的。
    3）自我检查显示：按遥控器上的“9 POS”键，循环显示检查结果。
    4）存储器的初始化（QA02 E2PROM）：按遥控器上的“CALL”＋电视机上的“ POS UP”键，存储器IC的所有数据（包括工厂设定值）是被此操作初始的。要求置换存储器IC采用初始化。
    5）自我检查数据的初始化：按遥控器上的“CALL"键＋电视机上的“POS DN”键。
    6）BUS OFF：按遥控器上的“CALL”键＋电视机上的“VOL UP”键。
    2 自我诊断功能
    东芝F3 PW机芯等离子彩电具有自我诊断功能，内部有故障发生时，显示故障部位。
    ［指示灯闪烁自检显示］

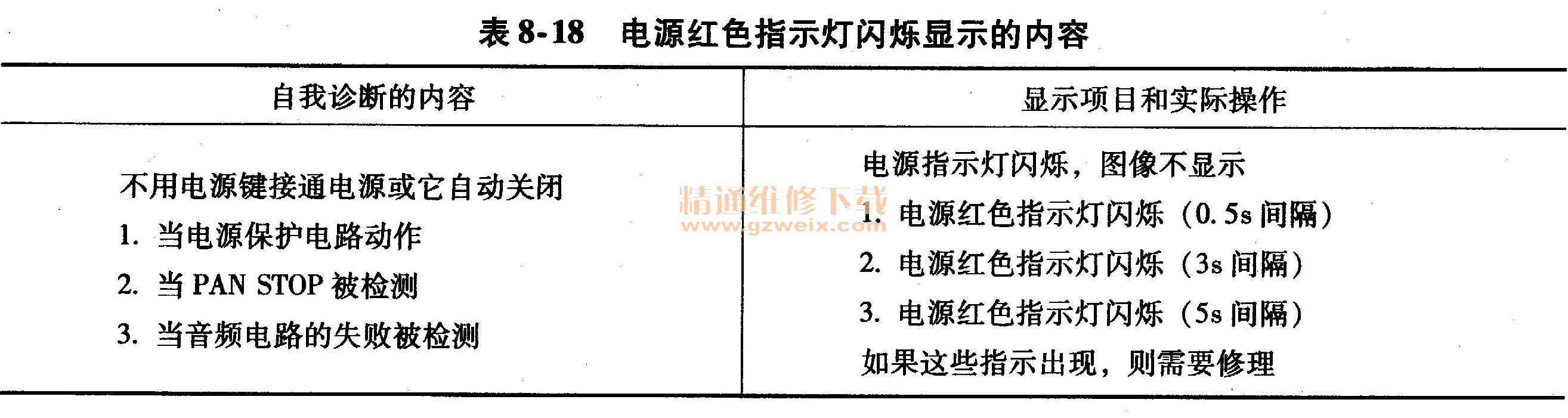

    指示灯闪烁显示的内容、LED指示灯闪烁的方式显示故障部位分别见表8-18和表8-19。



    【屏幕自检显示】

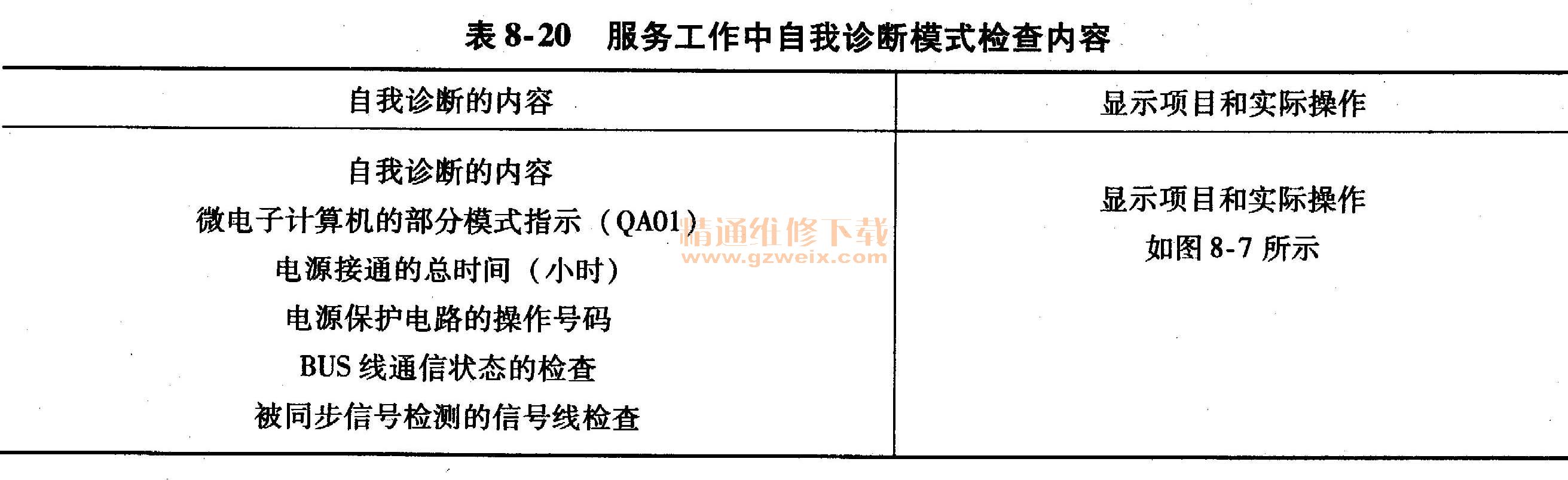

    1）在服务工作中，自我诊断模式会在屏幕上显示正常内容，检查确认内容见表8-20。

    2）执行自我诊断功能步骤：
    ①设定服务模式。

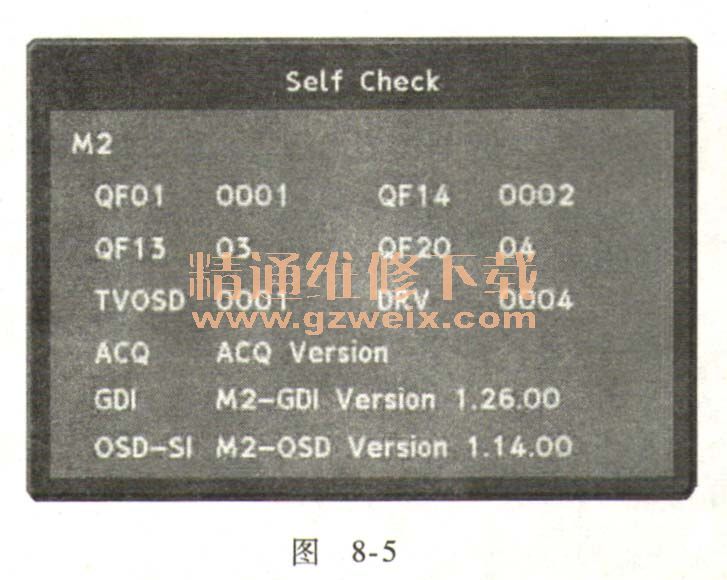

    ②按遥控器的数字“9”键，在屏幕上显示自我诊断。每按一次后按照以下顺序变更模式。SERVICE模式—SELF DIAGNOSIS模式-M2系统版本信息—版本检查（QA01、QM24等），显示的信息如图8-4～图8- 6所示，有关版本检查屏幕的说明见表8-21。






    ③切断电源，退出服务模式。

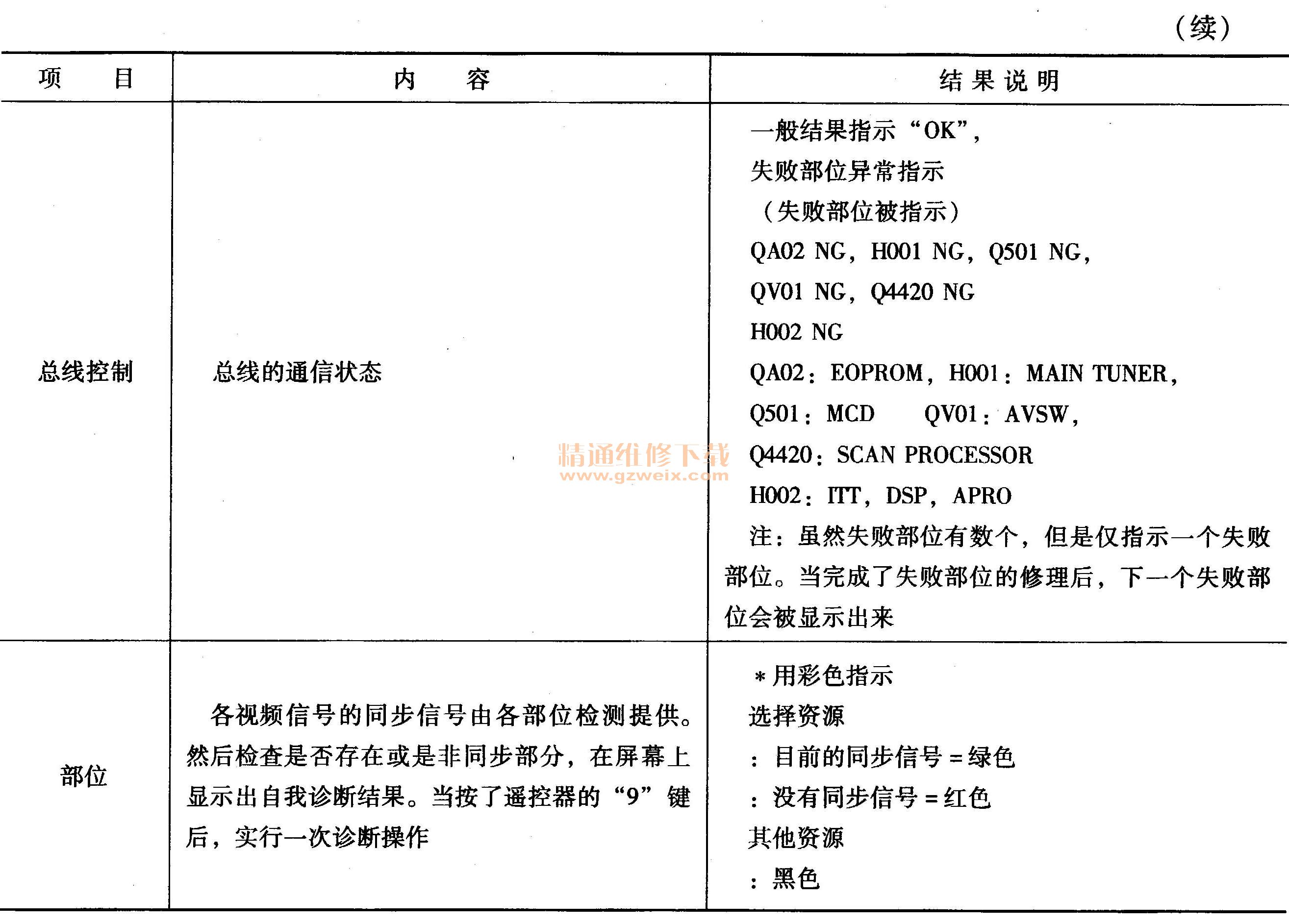

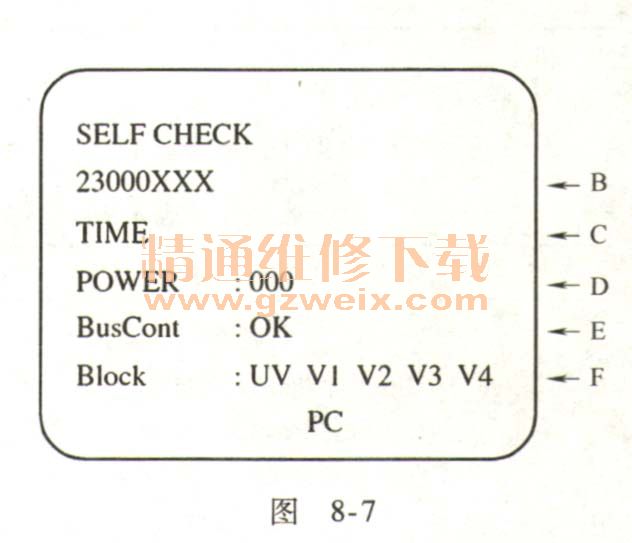

    3）屏幕显示示例如图8-7所示，自我诊断功能指示和内容见表8-22。
