故障症状：开机后，定影辊中间的“定影加热灯”不亮，复印机不工作。

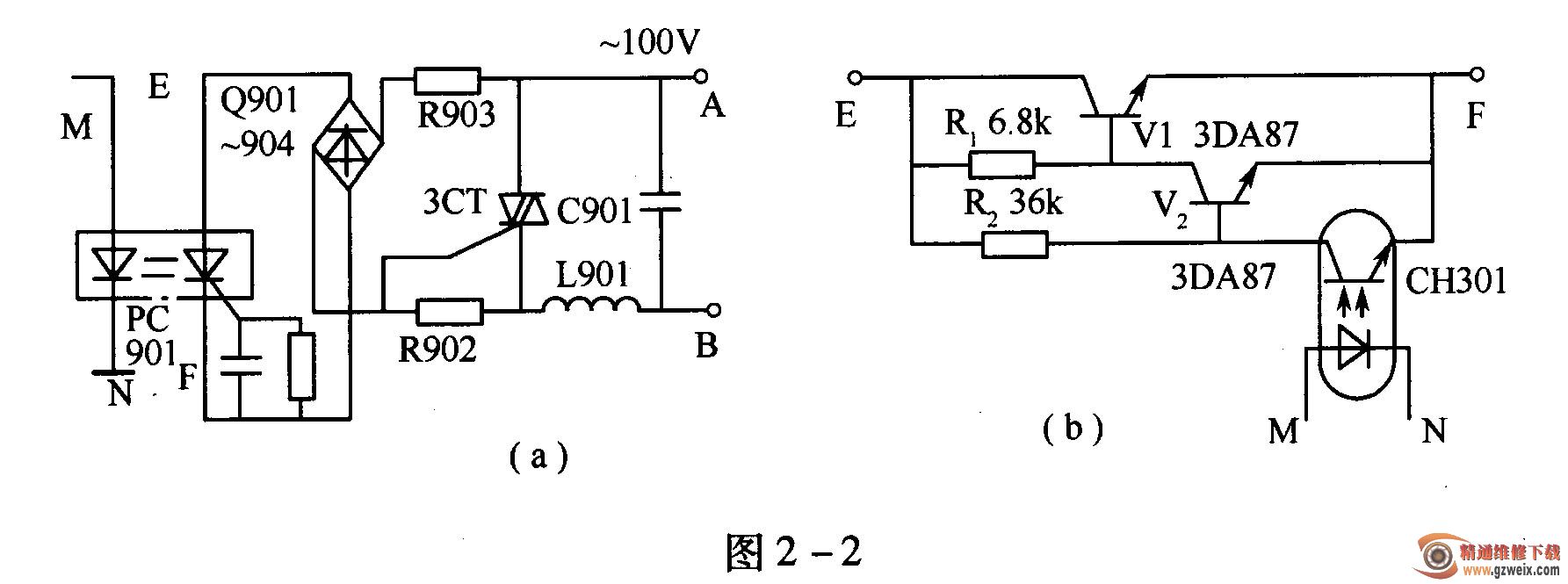

    检查与分析：根据现象分析，问题一般出在温度控制电路等相关部位。该机的加热灯起预热作用，当加热到预定温度时，温度传感器反馈信号给CPU，使复印机工作，有关电路如图2-2（a)所示。

    检修时，打开机盖，用万用表先测得灯丝两端电压为OV，由电路分析可知，A点接100V的交流电源，B点接灯丝。灯丝两端无电压，说明双向晶闸管3CT未导通。而双向晶闸管的导通又由光控晶闸管PC901控制。将PC901从电路板上拆下检查，发现M,N两端加电压时，E,F两端不导通，故判断PC901内部损坏。

    由于PC901难以购得，可采用光藕合器CH301和两只三极管以及R1, R2偏流电阻组成光控开关电路，如图2 -2(b)所示。当CH301的M,N端没有电信号时，光敏三极管呈阻断状态，此时V2导通、V1截止。当M,N端有电信号时，V2截止、V1导通，此时相当于PC90导通，从而使双向晶闸管3CT也导通。

    检修结果：该机经上述修复后，故障排除。
