施乐1027型复印机,复印时突然出现留有前一次的复印内容,用A3纸复印时,沿走纸方向复印出两个图像
来源:本站整理  作者:佚名  2015-09-16 09:39:36

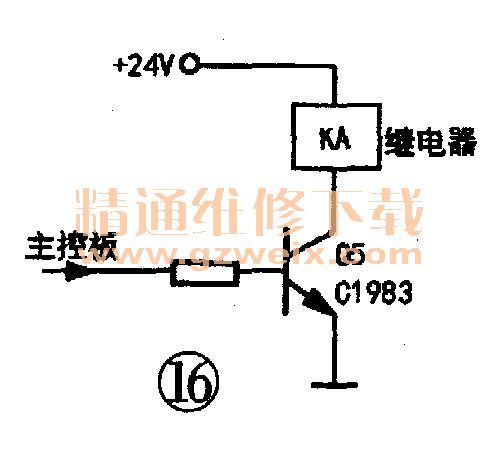

分析检修:该故障一般为硒鼓上的消电极丝或硒鼓清洁刮板工作不正常引起的。更换消电极丝故障依旧,再检查硒鼓清洁刮板。打开前机盖,用手推硒鼓刮板继电器吸铁,轻松自如,无机械故障,然后又依照诊断代码9-11对硒鼓刮板进行检查,按数字键“0”后再开电源总开关,输入数字键“9"。按复印键一次输入数字键“11”,再按复印键时,观察硒鼓刮板继电器,无吸合动作(正常情况下可看到硒鼓刮板继电器吸合工作的动作并可听到声响),由此可断定故障是由硒鼓刮板继电器不吸合所引起,有关电路如图16所示。

    检修时,打开机盖,可见主控板上的J4插线下方有3个纵向排列的大功率三极管,型号为C1983,从上方数第三个三极管为Q5,用万用表测Q5集电极电压,按动复印键,万用表指示为23V,说明Q5没有导通(正常情况下在按复印键后此电压为24V降到2V左右,硒鼓利板继电器吸合工作1秒后复位),接着再测盆Q5基极,按动复印键后基极电压变化范围很小,说明无基极电压让Q5导通,其原因为主控板上,块集成电路无输出控制电压,经检测其局部损坏。由于无此集成块,可采用应急办法解决:将Q5基极引线切断,短接集电极和发射极,机器工作恢复正常。
