故障症状：开机后，无任何反应，不工作。

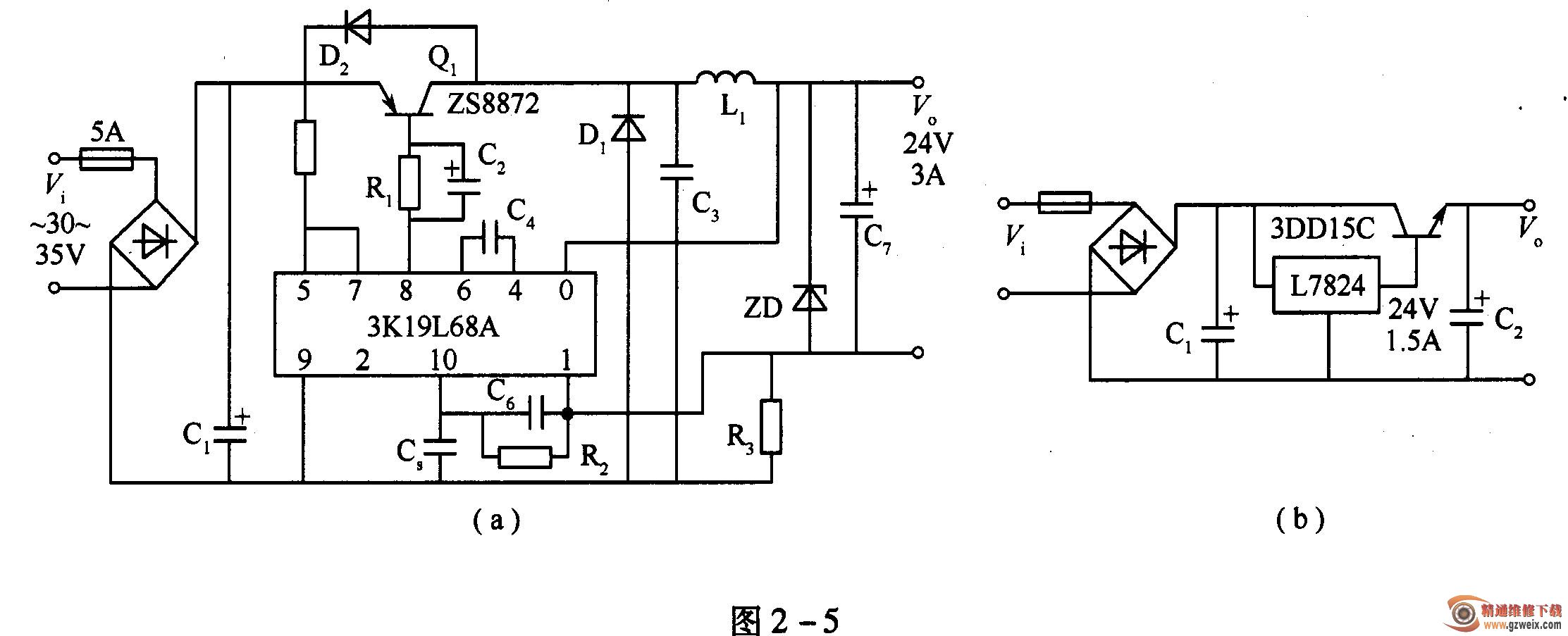

    检查与分析：根据现象分析，该故障一般发生在电源电路等相关部位。该机采用开关型稳压器、输出为24V/3A的电源电路，如图2-5(a)所示。它提供直流主控板（DC控制板）的供电电流。经开机检查，发现由于输入电压较高，致使集成块3K19L68A以及Q1,ZD均被烧坏。这些元件均难以采购到，若更换整块电路板，价格太高且也不易配到。因此，可采用简单的三端稳压元件来代替，利用原板上的整流滤波电路，只改装其中的稳压部分就行了。

    三端稳压元件可选用L7824，考虑到目前的三端稳压元件的输出电流均偏小（最大为

1. 5A），因此，需采用扩展电路。最简单的扩展电路如图2 -5(b)所示，此电路输出电压略低

于24V，输出电源可达3A以上，用它代替原电路，效果不错。

检修结果：该机经上述代换后，故障排除。
