佳能NP-1215型静电复印机,复印件正、反面均脏污
来源:本站整理  作者:佚名  2013-02-16 12:58:10

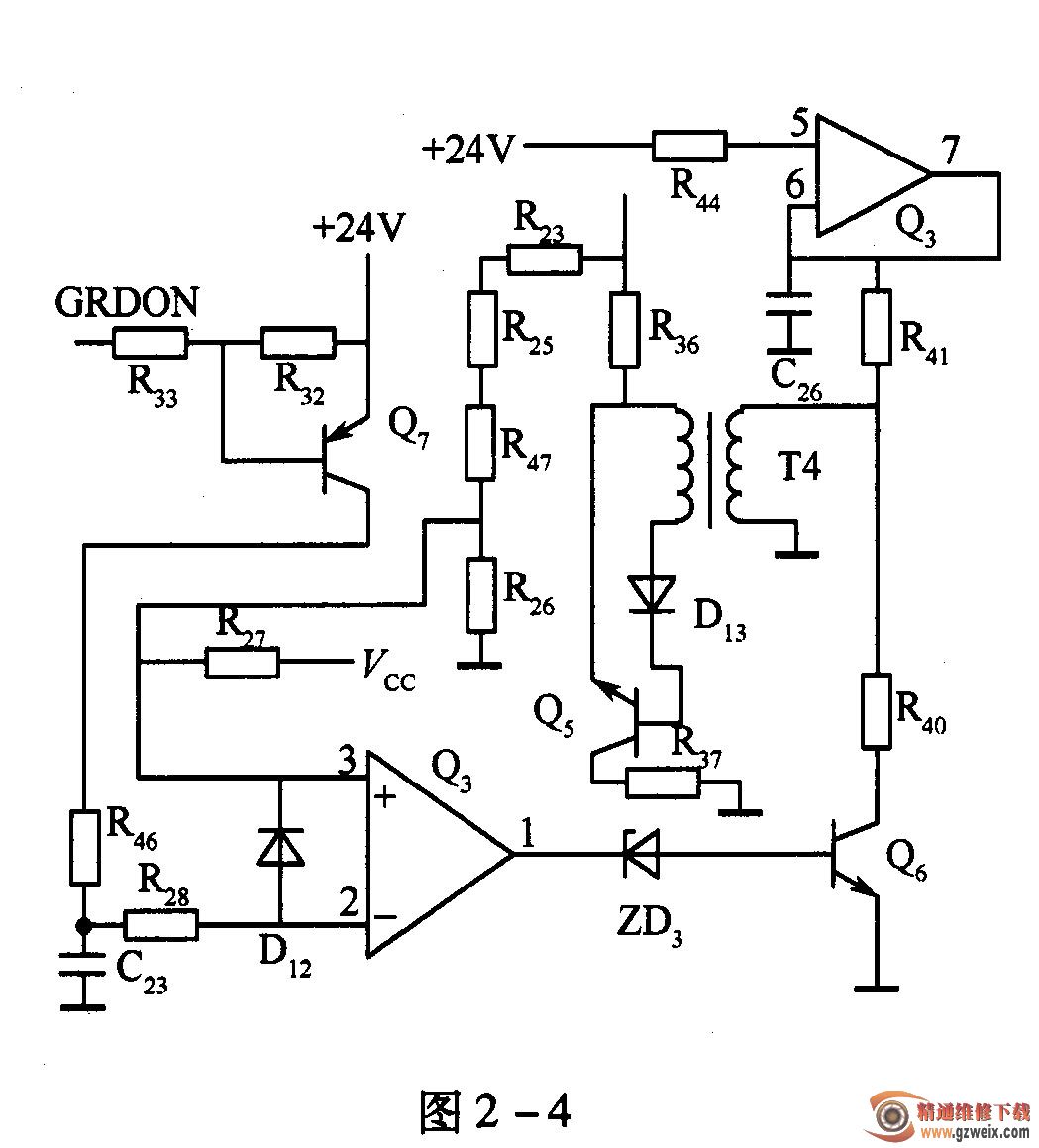

    检查与分析:根据现象分析,该故障可能发生在电晕器等相关部位。开机观察,未复印时硒鼓上也附着炭粉,说明电晕器的栅极偏压出了问题。因此应重点检查栅极偏压调整电路(图2-4)。



    检修时,打开机盖,图像曝光时,用万用表测DC控制基板送出的GRDON (R33)控制为高电平,Q7截止,比较器Q3的负向输入电位低于正、反输入电位,其输出脚1脚输出正电位,Q6导通,振荡器Q3的7脚电流不流向变压器T4,Q5无基极偏压而截止。电晕器的栅极加上了电压,硒鼓表面带电附着炭粉。同时栅极电压还反馈到比较器Q3的正相输入端,使栅极电压保持在一定的值。当复印停止时,DC控制基板送出的GRDON信号为低电平,Q7导通,比较器Q3的1脚输出低电位,Q6截止,振荡器Q3的7脚电流流向变压器T4,Q5获得基流而导通,栅极电压降为0V,硒鼓表面不带电,炭粉不附着在硒鼓表面。



    检查DC5控制基板上的GRDON信号,正常,测Q3的各脚电压,发现其1脚电压始终为高电平。由于Q3的1脚一直为高电平,使栅极偏压迟迟不能消除,从而出现定影辊粘粉现象。



检修结果:更换Q3 (4558D)后,故障排除。
