故障症状：开机后预热，随即显示故障代码“U4-1”。

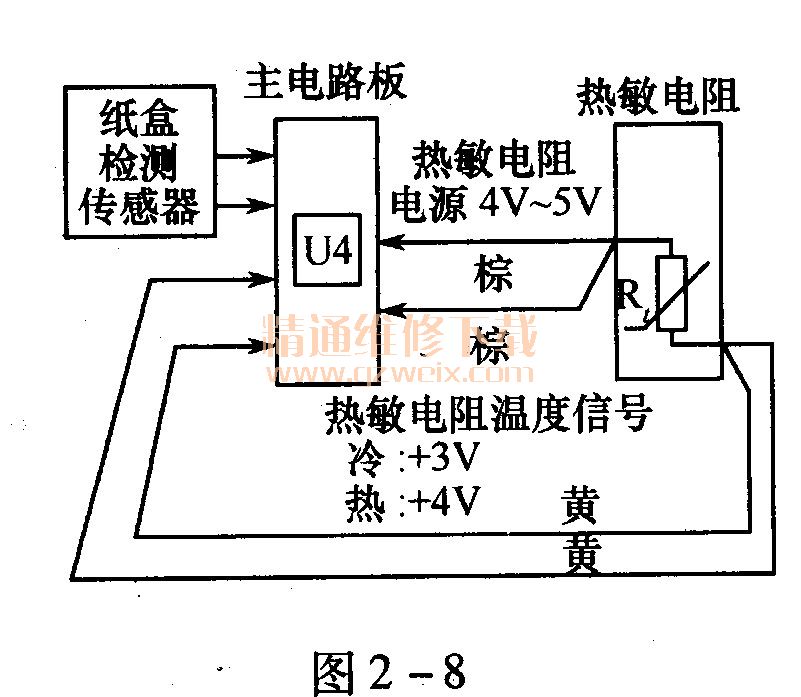

    检查与分析：由原理可知，复印机正常工作时，主控电路板自动检测光学组件、机械传动组件同时对各电气组件输入的信息进行自动识别（该机的系统框图如图2-8所示），并对其他部件进行自动控制，以便达到正确复印的目的。该机出现此类故障，主要原因是主控电路板未检测到某种信号或信号参数有误。其检修步骤如下：

    (1)取下定影组件盖板，检查热敏电阻部件，清洁其表面的污垢，用脱脂棉蘸硅油清洁定影热辊（注意切勿用力过大，以免划伤定影热辊），同时清洁定影分离片，再清洁定影胶辊。
    (2)断开热敏电阻两端接线，用万用表测量热敏电阻阻值，接着检查热敏电阻至控电路板的导线，然后用替代法调换定影组件，通电开机若仍出现故障代码“U4-1"，则可能主控电路板组件内部电路异常，可调换主控电路板一试。若再次通电开机故障代码“U4-1”依然存在，则先将原定影、主控电路板组件复原。
(3)仔细检查1#,2＃和3＃纸盒搓纸组件，发现搓纸轮磨损严重。

检修结果：将搓纸轮磨损特别严重的组件（MDK13 V-0）更换，故障排除。
