3.3 ST2221C驱动芯片

　　ST2221C是中国台湾SITI(点晶科技)公司推出的一款LED屏驱动芯片。它内置串并移位寄存器单元、输出锁存器单元和电流输出控制单元，电气特性较为优良。ST2221C的最大串行时钟频率为25 MHz，片间电流误差一般在±10％以内，位间电流误差一般在±6％以内，最大输出电流为120 mA。ST2221C包含16通道恒流驱动单元，能同时驱动16路LED。它适用于一些低端屏的驱动，比如室内信息屏等低端LED显示屏。

　　3.4 各类驱动方案比较

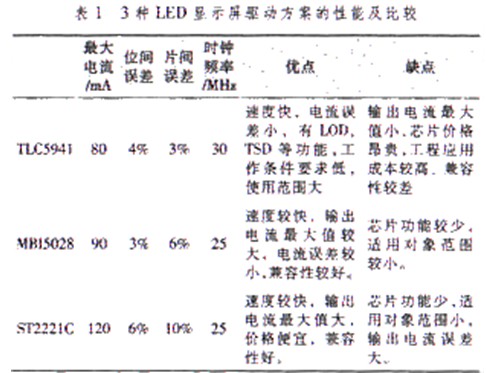

　　上述3种LED显示屏驱动方案的比较如表1所示。

　　4 存在的问题

　　4.1 功耗及发热问题

　　由于输出电流较大，LED显示屏芯片的功耗和发热问题一直是阻扰驱动芯片发展的第一因素。在将来可能出现的手持式LED显示屏的驱动方式上，这个问题将会变得尤为突出。随着LED器件制造工艺水平的进步和驱动电流的减小，问题会逐步得到解决。

　　4.2 应用成本问题

　　一块主流16位稳态电流LED显示屏驱动芯片只能驱动16路的LED器件。一块分辨力为1 024×768的LED显示屏就必须使用多块驱动芯片才能获得预期效果，这样就使得材料成本比较高。如果采用驱动芯片自身采用扫描方式，那么一块主流的驱动芯片就能一次驱动多路LED器件，将会使应用成本降低许多。

　　5 小结

　　从这几家LED驱动芯片制造商的产品结构来看，目前主流芯片主要分为3个档次。第一档次是具有灰度机制的芯片，这类芯片内部具有PWM功能，可以根据输入的数据产生灰度，更易形成深层次灰度，显示高品质画面。第二档次是具有输出开路检测(LOD)、温度过热保护(TSD)、亮度调节功能的芯片，这些芯片由于有了附加功能而更适用于特定场合，如用于可变情报板，则要求芯片具有侦测LED错误的功能。第三档为不带任何附加功能的恒流源芯片，此类芯片只为LED提供恒流源，保证屏体显示画面质量良好。
