当光电编码器顺时针旋转时，通道A输出波形超前通道B输出波形90埃珼触发器输出Q(波形W1)为高电平，Q(波形W2)为低电平，上面与非门打开，计数脉冲通过(波形W3)，送至双向计数器74LS193的加脉冲输入端CU，进行加法计数；此时，下面与非门关闭，其输出为高电平(波形W4)。当光电编码器逆时针旋转时，通道A输出波形比通道B输出波形延迟90埃珼触发器输出Q(波形W1)为低电平，Q(波形W2)为高电平，上面与非门关闭，其输出为高电平(波形W3)；此时，下面与非门打开，计数脉冲通过(波形W4)，送至双向计数器74LS193的减脉冲输入端CD，进行减法计数。

汽车方向盘顺时针和逆时针旋转时，其最大旋转角度均为两圈半，选用分辨率为360个脉冲/圈的编码器，其最大输出脉冲数为900个；实际使用的计数电路用3片74LS193组成，在系统上电初始化时，先对其进行复位(CLR信号)，再将其初值设为800H，即2048(LD信号)；如此，当方向盘顺时针旋转时，计数电路的输出范围为2048～2948，当方向盘逆时针旋转时，计数电路的输出范围为2048～1148；计数电路的数据输出D0～D11送至数据处理电路。

实际使用时，方向盘频繁地进行顺时针和逆时针转动，由于存在量化误差，工作较长一段时间后，方向盘回中时计数电路输出可能不是2048，而是有几个字的偏差；为解决这一问题，我们增加了一个方向盘回中检测电路，系统工作后，数据处理电路在模拟器处于非操作状态时，系统检测回中检测电路，若方向盘处于回中状态，而计数电路的数据输出不是2048，可对计数电路进行复位，并重新设置初值。

2.2 光电编码器在重力测量仪中的应用

采用旋转式光电编码器，把它的转轴与重力测量仪中补偿旋钮轴相连。重力测量仪中补偿旋钮的角位移量转化为某种电信号量；旋转式光电编码器分两种，绝对编码器和增量编码器。

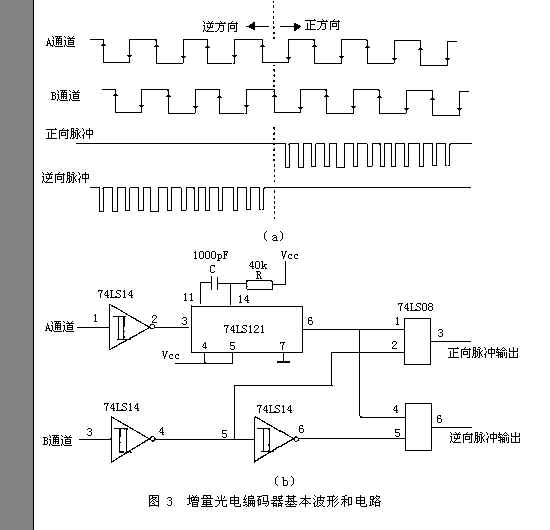

增量编码器是以脉冲形式输出的传感器，其码盘比绝对编码器码盘要简单得多且分辨率更高。一般只需要三条码道，这里的码道实际上已不具有绝对编码器码道的意义，而是产生计数脉冲。它的码盘的外道和中间道有数目相同均匀分布的透光和不透光的扇形区（光栅），但是两道扇区相互错开半个区。当码盘转动时，它的输出信号是相位差为90暗腁相和B相脉冲信号以及只有一条透光狭缝的第三码道所产生的脉冲信号（它作为码盘的基准位置，给计数系统提供一个初始的零位信号）。从A，B两个输出信号的相位关系（超前或滞后）可判断旋转的方向。由图3（a）可见，当码盘正转时，A道脉冲波形比B道超前π/2，而反转时，A道脉冲比B道滞后π/2。图3（b）是一实际电路，用A道整形波的下沿触发单稳态产生的正脉冲与B道整形波相‘与’，当码盘正转时只有正向口脉冲输出，反之，只有逆向口脉冲输出。因此，增量编码器是根据输出脉冲源和脉冲计数来确定码盘的转动方向和相对角位移量。通常，若编码器有N个（码道）输出信号，其相位差为π/ N，可计数脉冲为2N倍光栅数，现在N=2。图3电路的缺点是有时会产生误记脉冲造成误差，这种情况出现在当某一道信号处于‘高’或‘低’电平状态，而另一道信号正处于‘高’和 ‘低’之间的往返变化状态，此时码盘虽然未产生位移，但是会产生单方向的输出脉冲。例如，码盘发生抖动或手动对准位置时（下面可以看到，在重力仪测量时就会有这种情况）。
