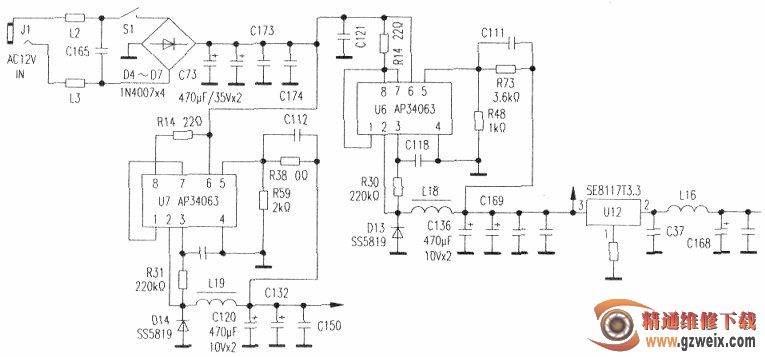

该机外置交流适配器，通电测量其交流输出为12V正常。怀疑问题出在主机上，打开主机观察印板上的元件并未发现有烧毁的迹象．于是测量由两块AP34063构成的DC/DC降压稳压端的输出电压值：分别为+5.58V和+3V。由于有电压输出，刚开始判断稳压输出正常。接着就检查主芯片的复位、时钟电路及随机缓存和电可擦除存储器．但未发现问题。最后又返回来查供电部分（见附图）中的DC/DC的电路，发现有一组由U7构成的降压电路输出明显异常，因为U7的⑤脚是稳压检测端，其上臂分压电阻R38（贴片封装）表面号标示为0Ω。根据该芯片输出电压计算公式得知，该组芯片应输出电压为1.25V。再计算V6构成的稳压输出值为4.88V，而实际测得的供电电压均比正常高。由于两块芯片同时损坏的可能性不大，最可疑的是几个滤波电容失容，使得纹波成份过大，致使输出电压虚高。这些无效的电压由于纹波成份过高，以致主芯片无法正常工作。

　　于是将附图中的各个电解滤波电容一一拆下检查．发现C136、C169及C120、C132均只有lμF～l0μF的容量。

　　将上述的电容用同规格电容一一换上后．复测输出电压分别为+4.89V和+1.26V（均正常）。在不联网联机的状态下，通电电源指示灯（红灯）亮起5秒后LAN端的LINR橙色灯闪一下，接着APS2端的21NR的绿灯开始闪动。说明该调制解调器已能正常自检，联网联机测试已能正常上网。

　　小结：由于开始检修时，只测量了两组DC/DC降压电路的输出有电压便误判断电源供电正常，并未想到由于主滤波电容失容，引起稳压芯片控制环路失调输出过高且带有大量纹波的电压。由于此类主滤波电容工作在高频状态下，所以很容易在自身及外部热源的作用下干涸，引起一些奇怪的故障现象。
