4. 电路板装配方法

电路板的装配过程和注意事项如下：

(1)先将线路板装在机架上，应让线路板到位、平整。插上各引线插头和小机关。

(2)均匀拧紧各固定螺丝，即不要装一个螺丝就拧紧一颗，而是先将各螺丝装上，再对角均匀拧紧。如若有不平整和线路板螺丝孔不到位现象时，切不可强行拧紧。

(3)装配线路板过程中要注意下列几点：

①不要将引线压在线路板与机架之间。

②线路板螺丝孔内不应该有引线。

③当固定螺丝有长、短之分时，要特别小心，装错位置可能使螺丝穿出机壳，从而损坏面板。

④装好电路板之后，检查盒子内是否还有固定螺丝，还有时说明某位置仍有螺丝未装上，应避免机器的螺丝愈修少现象。

⑤有些电路板的固定螺丝孔旁有特殊的标记，供

指示装配螺丝的位置。

⑥对于面积很大的线路板，固定螺丝很多，在拆卸时应该记住各螺丝的具体位置，必要时画个草图，以免装配出错，因为有些螺丝可能不是线路板的固定螺丝，而是机壳等其他部件上的固定螺丝。

三、印制电路图

1. 作用

印制电路图与电路板密切相关。印制电路图是检修机器电路故障过程中的一个重要图纸(有时它还不是图纸)，它的作用主要有下列几个方面：

（1）它表示了电路原理图上的各元器件在线路板上实际位置。

（2)它表示了电路板上铜箔线路的走向。

（3)它方便了从电原理图到实际线路板的对应过程。

印制电路图不像电路原理图那么画得有规律，而是显得杂乱无章，这给阅读印制电路图造成了麻烦，即在图中寻找某个具体的元器件不够方便。

2. 种类

印制电路图有下列两种：

(1)印制电路图纸。

此时有一张与实际电路板一样大小的图纸，修理中可以先在印制电路图纸上先找到所要找的元器件，再根据图纸上位置的指示，在实际电路板中寻找。

(2)没有图纸的印制电路图。

此时在实际电路板各元器件旁直接标出元器件在电原理图中的编号，如在某三极管旁标出 2V1，说明这是电原理图中编号为 2V1 的三极管。根据电路板上这些元器件的标注可找到所要寻找的元器件，目前家用电路中大多采用这种印制电路图，特别是进口机器中应用更加广泛。

3. 阅读印制电路图方法和技巧

修理中要频繁与印制电路图打交道，因为修理过程中的逻辑推理思路虽在电路原理图中建立，但具体的实施在实际电路板上，每当有一个检查项目产生时，都要在电路上找到具体的测试点或元器件。由于印制电路图的绘制不具备规律性，对印制电路图的识图工作量较大，尤其是初学者开始时无从下手、一筹莫展。

掌握一些阅读印制电路图的方法和技巧，无疑可大大提高识图和检修速度。下面介绍一些阅读印制电路图的方法、经验和技巧：

(1)铜箔电路板上的地线处处相连(极个别的电路板除外，如彩色电视机中有例外)，在测量电压时要找到地端，此时任一点的地均可以在检修中作为地线使用。开关元件金属外壳、变压器金属外壳等都是接地的，它们比较容易找到，故这些元器件的金属外壳作为地线是最方便的。

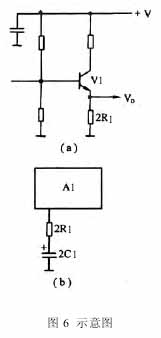

(2)找某个具体元器件时，要注意它与一些特殊元器件的关系，这里以如图 6 所示电路为例。

①如图 6 (a) 所示电路，现在要找到 2R1 这只电阻，2R1 的一端接地，另一端与三极管 Vl 的发射极相连，此时若直接找 2R1则比较困难，因为线路板中的电阻器很多，可以先找到三极管 Vl，因为电路板中的三极管毕竟较少，很容易找到 V1。在找到 V1后，根据三极管的引脚分布规律很容易找到发射极，那么与发射极铜箔线路相连的那只电阻就是2R1。
