XC3000型双屏广告机（成都新潮传媒集团生产）主要用于电梯内的广告播放。该广告机采用DC12V/4A电源适配器供电，配有两块LCD液晶屏，一块是19.5英寸或21.5英寸液晶屏，竖向放置（以下简称大屏），播放AVI格式视频；另一块是11.6英寸液晶屏，横向放置（以下简称小屏），播放JPG格式图片或MP4格式视频。

    一、电路结构简述

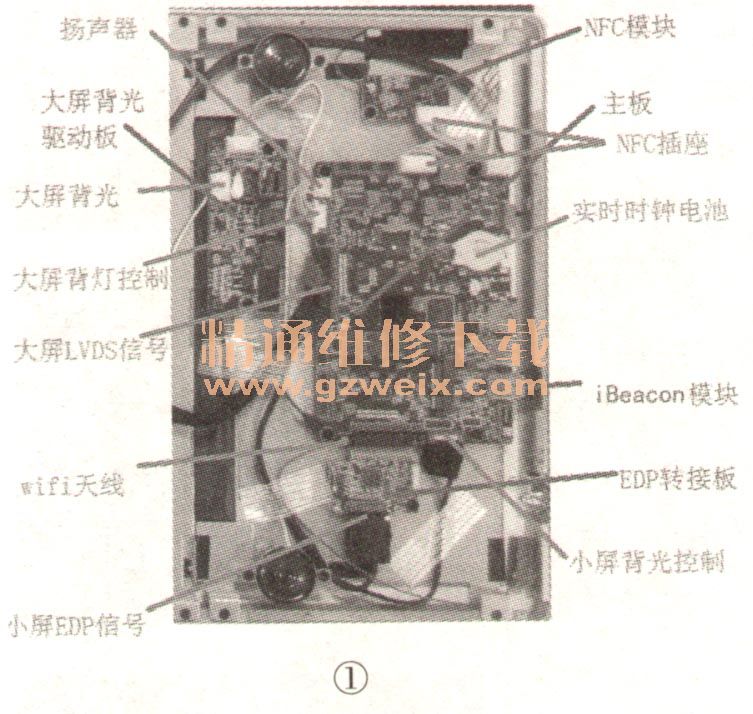

    该机内部安装有4块电路板，分别是广告播控主板（简称主板，型号：DS835或DS835-22）、大屏背光驱动板、EDP转接板和NFC模块，如图1所示。

    该机安装有NFC（Near Field Conununica-tion）模块。NFC是一种近距离的高频无线通信技术，允许电子设备之间进行非接触式点对点数据传输。用具有NFC功能的手机靠近本机NFC天线位置，即可获取本机发送的信息。
    另外，该机还安装有iBeacon模块，即该机还具有低功耗蓝牙（BLE）通信功能，可通过手机微信“摇一摇”获取周边相关信息。
    该机导入广告节目的方式有以下三种：一是通过USB接口导入，实现本地存储和自动播放（U盘里存放的内容的格式必须正确，这样机器才会自动导入节目）功能；二是先在手机上安装节目导入软件，然后通过手机导入节目或修改实时时钟、编辑机器码等；三是通过WIFI或4G网络在后台导入节目。

    二、工作原理简析
    该机主板采用Android 4.4.2系统，具有多媒体解码、双LVDS输出、实时时钟和定时开／关机等功能。DS835型主板驱动19.5英寸上屏，DS835-22型主板驱动21.5英寸上屏，这两种型号主板不能互换。

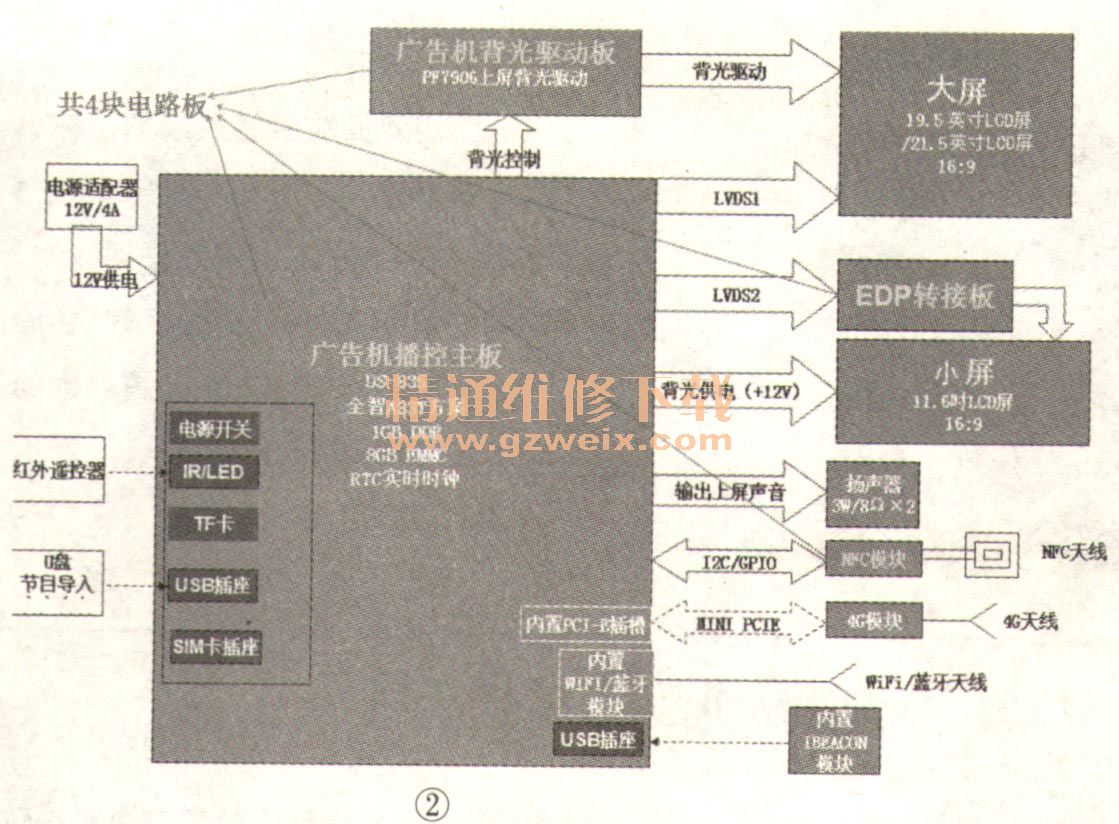

    上电后，该机先通过上述方式导入广告节目，并存储在主板上的EMMC芯片中，然后主芯片对输入的信号进行解码、格式变换，输出2路LVDS信号：LVDS1信号驱动大屏，LVDS2信号通过EDP转接后驱动小屏（非全屏显示），如图2所示。

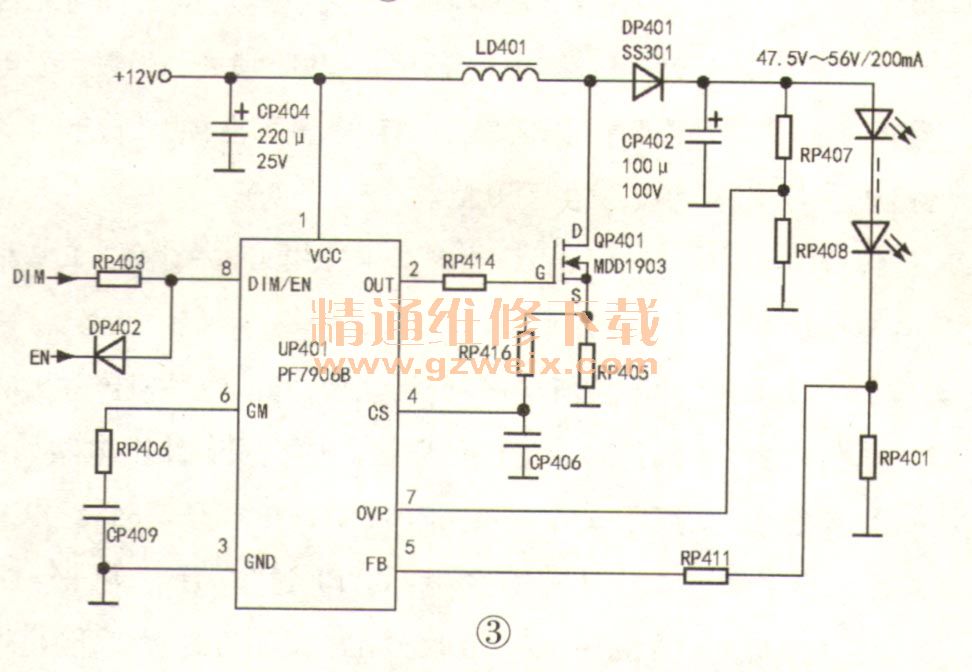

    该机在同时播放2套节目时，只解码输出大屏节目的声音，经功率放大后推动扬声器发声。另外，该机背光驱动电路采用升压型背光驱动芯片PF7906BS，将输入的12V电压升至47.5V-56V（输出电流约为200mA），实绘电路如图3所示。

    三、常见故障检修
    故障现象1：上、下屏均不亮，且无声音。
    分析检修：先测量电源适配器输出的12V电压是否正常，若不正常，则检修或更换电源适配器；若正常，则查看主板上的指示灯的颜色，若指示灯一直为红色，则表明主板控制系统未启动，检查主板上的DC-DC电路、存储器电路及主芯片的供电、总线电路。若指示灯为蓝色，则表明主板控制系统正常，这时需检查导入的广告内容、格式是否正常。
      故障现象2：上屏或下屏图像正常，另一个液晶屏上的图像异常（黑屏、花屏）。

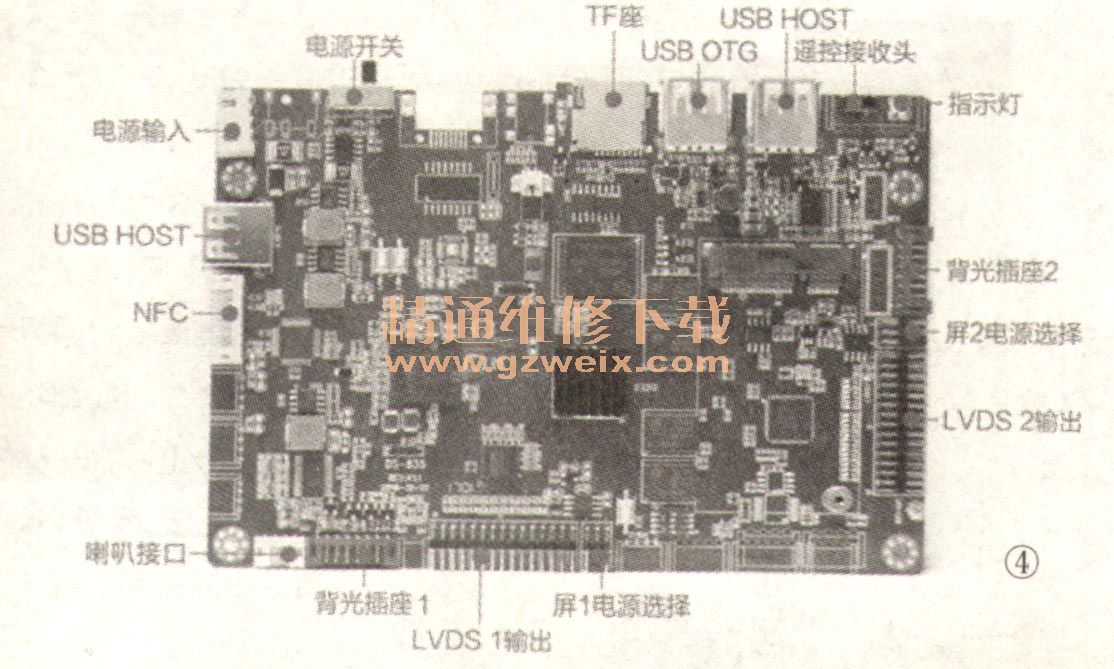

    分析检修：先检查图像异常的液晶屏所连上屏线的插头有无接触不良现象，然后检查上屏电源选择的跳线帽是否置于中间位置（5V），如图4所示。

    接下来检查主板上的LVDS信号输入电路，尤其是检查排阻有无漏电或开路现象，最后代换主芯片。若是下屏图像异常，还需检查EDP转接板的供电与信号输入、输出电路。
    故障现象3：机器内部发热严重。
    分析检修：此故障为该型机的通病，尤其是在夏天，这时会出现死机、图像卡顿等现象，解决方法是在机内增加散热风扇，具体操作方法如下：

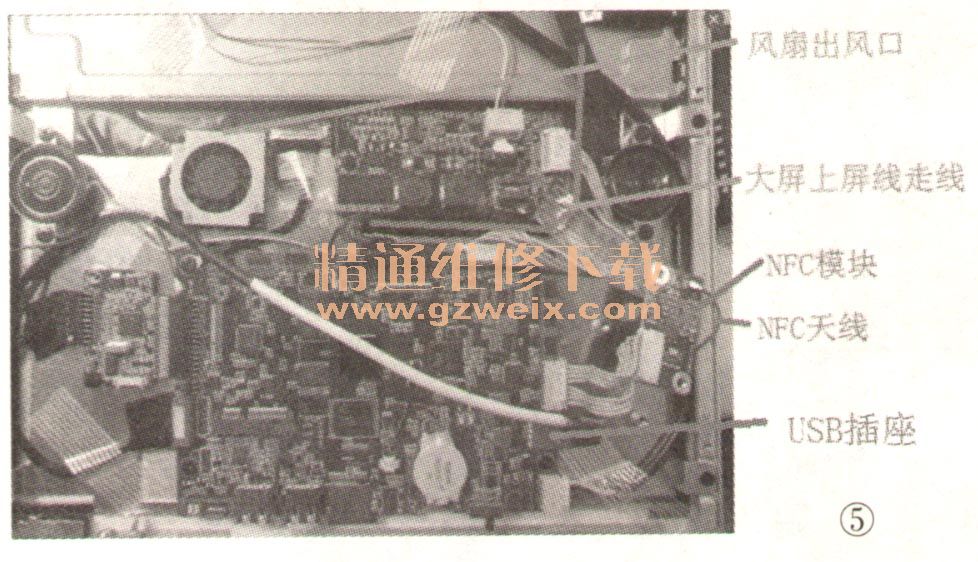

    先用双面胶带将风扇粘贴在小屏上屏线旁边，出风口朝上，如图5所示，并将大屏的上屏线移到右侧，然后拧下NFC模块的固定螺钉（注意：不要损坏NFC天线），将风扇的USB供电线通过NFC模块下方插入主板上的USB插座中，最后将NFC模块旋转180°后固定。
