2.1 按键输入和控制电路设计

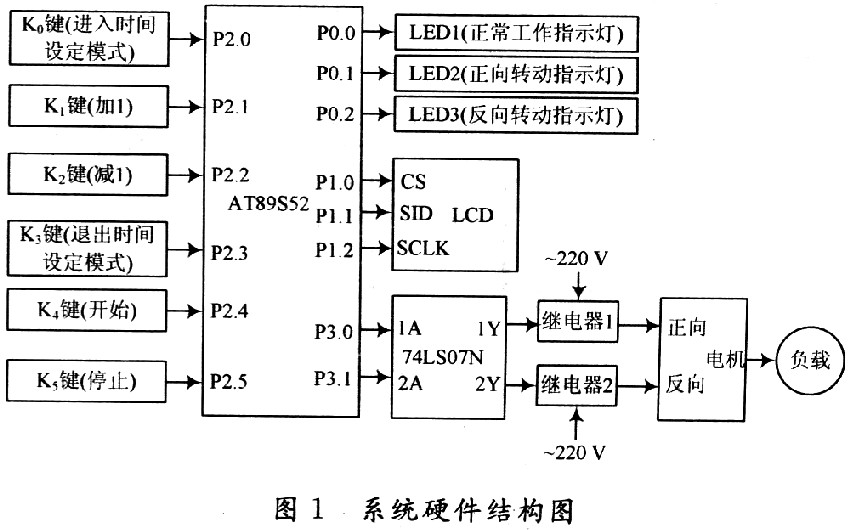

按键输入电路采用6个按键分别连接到单片机的P2.0~P2.5口,作为控制信号的输入。按下K0键,系统进入时间设定模式,连续按下K0键可以选择对不同的时间单位进行设置,通过K1,K2键对时间进行加1或减1。按下K3键退出时间设定模式,K4,K5键分别为启动和停止键。
电机控制电路的控制芯片采用ATMEL公司的AT89S52,它有8 KB FLASH,256 B RAM,32位I/O口线,看门狗定时器,两个数据指针,三个16位定时器/计数器,一个6向量2级中断结构,全双工串行口,片内晶振及时钟电路。其内部资源丰富、性价比高,能够满足设计要求。
PO.O~P0.2作为三个工作指示灯的控制信号输出,需要外接上拉电阻;P1.0~P1.2为液晶显示器的控制信号输出;P3.0~P3.1分别是控制电机正反向转动的控制信号输出。
2.2 LCD显示电路设计
显示部分采用的是12864液晶,控制器是ST7920,这种控制器带中文字库,去除了编制字库的麻烦,该控制器的液晶还支持画图方式。该类液晶支持68时序8位和4位并口以及串口。ST7920的时钟SCLK有独立的操作时序,当多个连续的指令需要被送入时,需要考虑指令执行时间。
一个完整的串行传输周期由以下部分组成:首先送入启动字节,送入五个连续的“1”用来启动一个周期,此时传输计数被重置,并且串行传输被同步。紧接的两个为制定传输方向(RW,确定读还是写)和传输性质(RS,确定是命令寄存器还是数据寄存器),最后的第八位是一个“O”。
本设计中PSB引脚接地,选择串口工作模式,CS高电平有效,只用两根线SID和SCLK即可完成数据传输。
2.3 电机及驱动电路设计
60TDY-11电机工作电压为220 V交流电,而单片机的输出高电平为5 V,因此电机需要一个驱动电路,采用继电器来作为较小的电流去控制较大电流的一种“自动开关”。
