在日常生活及工农业生产中，时常要用到温度的检测及调节。传统的测温元件热电偶和热电阻的输出信号一般都是电压，再转换成对应的温度，需要外部硬件支持。本液晶显示温度计，采用DAllAS公司的智能温度传感器DS18820作为温度检测元件，测温范围为-55℃～125℃，最大分辨率为0.0625℃。DS18820可以直接读出被测温度值，并且通过三根线与单片机相连，减少外部硬件电路，降低成本。

　　一、设计概况
　　
　　本设计采用AT89S52单片机作为主控元件，采用DS18820温度传感器测温．CM12232液晶显示模块进行显示。通过此设计，可使学生掌握DS18820温度传感器和液晶显示模块的使用方法，提高学生学习单片机的兴趣。

　　二、硬件电路设计
　　

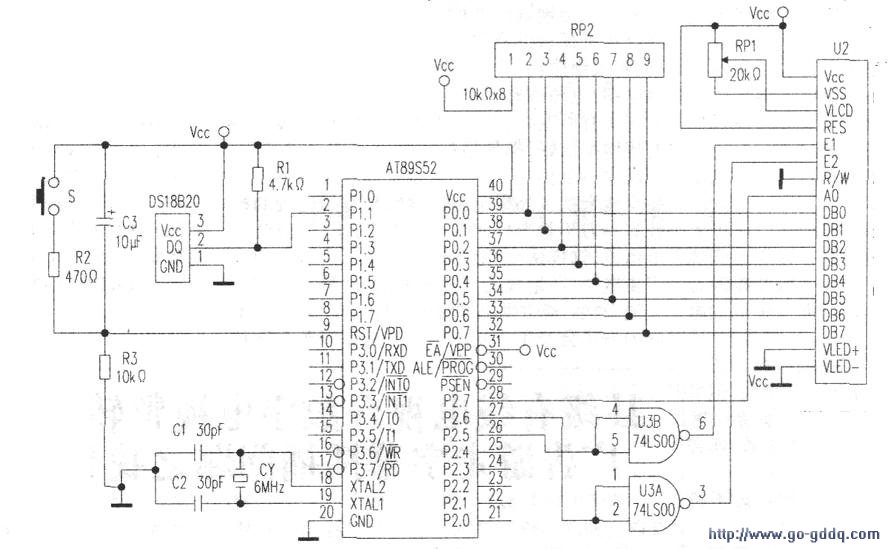

　　电路如附图所示
　　
　　1．主控电路
　　
　　AT89S52单片机作为主控制器，其工作电压为+5v。

　　Cl、C2和CY构成6MHz时钟电1路。R2、C3、S组成单片机按键复位电路。

　　2．DS18820温度传感器
　　
　　(1)DS18820结构DS18820具有独特的一线接口，只需要一条口线进行通信，其工作电压范围为3.0V至5.5v。

　　DSJ8820温度传感器的用途十分广泛，包括空调环境控制、感测建筑物内温设备或机器，并可进行过程监测和控制。

　　DS18820(1)脚-GND，(2)脚一信号输入输出，(3)脚-VCC,。DS18820与AT8S52连接见图2:DS18820(2)脚(DQ)与AT89S52PI.1相连。R1为上拉电阻。

　　(2)DS18820工作原理DS18820测温。其遵循单总线协议，每次测温时必须有以下4个过程：初始化、传送ROM命令、传送RAM命令、数据交换。

　　3．CM12232液晶显示
　　
　　液晶显示器利用液晶的物理特性，通过外加电压对显示区域进行控制，可以显示字符或图形。液晶显示器具有厚度薄、适用于大规模集成电路直接驱动、易于实现全彩色显示的特点，广泛用于便携式电脑、数字摄像机、移动通信工具等领域。本电路采用CM12232点阵液晶屏进行显示显示精度为O.1℃。

　　(l)液晶显示原理本电路中，U2为液晶模块，其数据线接AT89S52单片机PO口．RP2为lOknx8的上拉电阻。U3为74LSOO．单片机P2.5口的输出信号经U3B反相后接人U2的左半屏片选端E1。其P2.6口的输出信号经U3A反相后接入U2的右半屏片选端E2，P2.7接U2的命令，数据选择端口AO。

　　电位器RPI用于调节显示屏的对比度。单片机的PO.O~P0.7口接U2的八位数据线端口DBO—DB7．作为单片机与液晶模块的数据传输。Vcc为电源电压，接+5v。Vss为电源地。VLCD为LCD驱动电压。

　　(2)CM12232主要技术参数和性能主要技术参数和性能如下：

　　1)电源：+5v2)STN正视反射模式3)显示模式：黄绿膜、灰膜、蓝膜、黑白膜4)显示角度：6点钟直视5)驱动方式：1/32Duty．1/6Bias6)T作温度：-20qC~+70C，存储温度：-30qC~+80qC7)背光特性：LED背光（黄绿色、蓝色、白色、红色）8)模块封装方式：COB9)功耗：lmA4电源模块三端集成稳压器7805构成直流稳压电源，从A、B两点输出5v直流电压。　　

　　三、安装调试
　　
　　本设计制作较为简单，根据原理图进行安装、焊接与调试。在调试过程中需要注意RPI电位器的选择及调试．若阻值过大可能导致液晶无法正常显示。

　　四、心得体会
　　
　　本制作是指导学生进行的一次电子课程设计。通过这个过程，使学生掌握了单片机的基本编程及实际操作方法，对应用单片机制作电子装置产生了浓厚的兴趣。同时，也是对单片机一体化教学的一次探索与改革。
