摘要：为设计一种方便家庭使用的花卉自动浇灌装置，利用AT89S52单片机进行可编程控制，结合外围温度传感器、蒸发罐、控制信号、按键、报警电路，实现了根据不同的光照、温度等条件自动调节浇水时间间隔，低温天气下自动停止浇灌，报警电路提醒用户及时对花草采取防冻措施。该系统的设计结构模块化管理，便于后期扩展，硬件成本低，适合家庭用户使用。
关键词：单片机编程；温度传感器；自动浇灌；光电耦合器

    引言
    随着生活条件的改善，越来越多的人们在家中种植了各种花卉植物用以美化环境。花卉的生长需要稳定的环境湿度和温度，但一般来讲，家庭种植花卉植物的浇水工作主要凭借主人的主观判断来决定浇水量的大小，浇与不浇非常随意，经常会是浇得过量或者过少。目前市场上有一些自动浇水的装置，例如一些双层的花盆，利用虹吸或者微渗原理，保持花盆的湿润。但是这样的装置不能根据不同植物不同季节的不同需求进行精确调节。当然目前也有能够精确调节浇灌量的浇水系统，但是通常这样的系统复杂庞大、装配费用高昂、维修困难，一般应用于苗圃、农场等大规模种植，不适于家庭使用。
    为了克服现有技术结构复杂、费用高、不适于家用的不足，本文设计了一种自动浇灌装置，能够利用简单设备实现根据实际的水份蒸发量调节浇水量。

    1 总体设计
    花卉的正常生长要求温度和湿度稳定在一个既定范围内，超出或者低于这个范围将影响花卉的正常生长。该系统采用AT89S52可编程单片机测控，实现花卉生长环境因子信息数据的实时采集、处理，输出信号控制外围执行机构，以实现环境湿度和温度强度的测控，达到节水节能，省时省工的效果。软件开发用C语言，采用模块式结构，系统功能易于扩展。
    系统具体功能如下：
    (1)实现按需灌溉功能。按照花卉的需求开启和关闭灌溉系统，实现一般的控制。具有结构简单，成本低，操作方便。
    (2)通过传感器检测花卉生长的环境温度和土壤湿度(用蒸发器信号表示)，依据设定的植物要求的温度和湿度的上下限值，由单片机来控制开关窗户、电磁阀和排风扇，从而调节温度和湿度。当空气温度高于上限值时，自动打开排风扇进行自然降温，达到要求值时则自动关闭。温度过低时发出警报，提醒用户及时采取防冻措施。

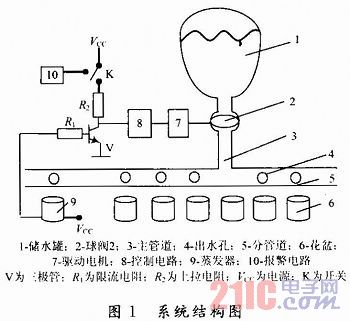

    系统结构组成如图1所示。

    本自动浇灌系统是基于AT89S52单片机进行可编程控制，结合外围的温度传感器、蒸发器、控制电路等实现花草的自动浇灌，具有精确、稳定、成本低的优点。

    2 系统硬件设计

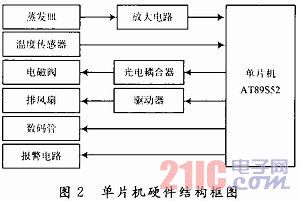

    系统自动控制部分由AT89S52单片机控制系统实现，单片机硬件电路原理框图如图2所示。
