3 系统软件实现

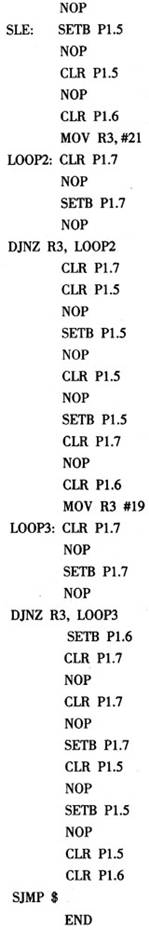

ADF4106的控制位为24位，其中低两位为地址位，00表示“R counter”，01表示“N counter”，10表示“Function Latch”，11表示“InitializationLatch”。其晶体振荡器频率为10 MHz，输出频率为410 MHz。图4为系统CLK、DATA与LE之间的控制关系时序图。其单片机AT89C2051的配置程序如下：




4 仿真测试

该系统主要技术指标有：输出频率410 MHz，相位裕量为45°，幅值裕量为-10 dB，调谐灵敏度为20 MHz／V，频率稳定度为±1×10-6。利用ADI公司的ADIsimPLL软件对系统仿真，其仿真结果如图5和图6所示，完全符合设计要求。



5 结束语

文中介绍了利用单片机AT89C2051控制频率合成器芯片AD4106来实现频率合成器的设计方法，其电路结构精简，性能可靠，而且可以通过改变系统软件编程来获得一系列高性能的频率信号。
