随着生活水平的提高，汽车已经成为了人们最常用的交通工具。由于故障或工作环境温度过高导致汽车自燃，因此需要设计一种小型、廉价、实用的火灾报警系统。

该系统通过传感器对现场温度、烟雾浓度进行检测，并快速重复检测和延时报警，以判断出是瞬间的异常，还是发生火灾，防止误判。若是发生火灾则启动声光报警，同时通过无线信号发射电路向驾驶员发送无线信号，而驾驶员通过无线接收电路接收报警信号。

1 硬件组成

此系统的硬件组成包括: 温度烟雾传感器、声光报警电路、单片机、无线信号发射和接收电路。温度烟雾传感器，将温度与烟雾浓度信号转化为电信号，经过放大、滤波等处理，输送到 A/D 转换电路，完成模拟信号到数字信号的转换，并与设定的参数值进行比较。声光报警电路与单片机组成报警模块，并由单片机控制实现故障报警、异常报警、火灾报警的功能( 如图 1) 。

1． 1 温度传感器

为了准确的进行火灾报警，方便住宅的应用，这里选择 AD590 单片集成两端感温电流源，其输出电流是以绝对零度( － 273 ℃) 为基准，每增加1 ℃，它会增加1 μA输出电流，但是 A/D 转换芯片 ADC0809要求输入 0 ～ +5 V电压信号，当电阻 R1和电位器R2的电阻之和为 10 kΩ 时，可将输出电流变成电压信号送入 AD0809 中，在输出端得到与绝对温度成正比的 10 mV 电压信号( 如图 2) 。

1． 2 烟雾传感器

火灾现场的中烟雾主要的成分是 CO2和 CO，因此选择 TGS202 气体传感器，TGS202 能检测包括CO2、CO、甲烷在内的多种气体，灵敏度高，稳定性好，常应用于火灾报警的气体检测。当检测到 CO2和 CO 时，传感器内阻减小，输出电压上升，当浓度上升到一定程度时，输出适当电压。A /D 转换电路我们选用 8 位逐 次 逼 近 式 A/D 转 换 器ADC0809 芯片。把温度传感器的输出接到 IN0 上，把烟雾传感器的 输 出 接 到 IN1 上。 由 于ADC0809 具有通道选择端 A、B、C，因此单片机 P0 口的地址信号在 ALE 作用下锁存在 74LS373中，它的低 3 位与通道选择端 A、B、C 连接，可作为通道编码。故ADC0809 输出线可与单片机直接连 接。ADC0809 选 通 条 件 是P2． 7 = 0，与写入信号 WR 共同作用。ALE 信号与 ST 信号连在一起，在 WR 信 号的前沿写入地址信号，在其后沿启动转换。ADC0809 的 EOC 端与到单片机的 P3． 3 引脚经反相器连接，当 A/D 转换结束后，EOC 变为高电平，产生中断。中断服务程序将转换后的数据送到制定的储存单元。

1． 3 报警模块

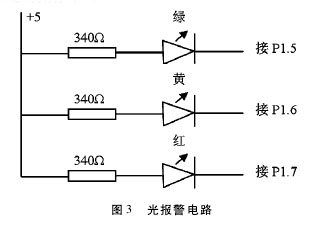

本报警器声音信号由语音芯片提供，通过给语音芯片 S1和 S2端送入不同的逻辑电平以获得不同信号，且只有当 P1． 3 为高电平时，语音芯片才会根据 S1和 S2端的逻辑电平发出报警。由 P1．5 ～P1．7 三个口分别控制绿色( 正常信号) 、黄色( 故障或异常信号) 、红色( 火灾信号) 3 个发光二极管，进行报警。当 P1． 5 ～ P1． 7 输出为低电平时，其所控制的发光二极管就会发光报警( 如图 3) 。

1. 4 通信模块

无线信号发射电路的设计以MICRF102为核心。MICRF102 采用 SOP( M) － 8 封装，由发射偏置控制，RF 功率放大器，合成器 ( 由基准振荡器、相位检波器、分频器、带通滤波器、压控振荡器构成) ，无线调谐控制和变容二极管等电路组成，是一个“数据输入－ 无线输出”的无线发射器。
