测斜仪是一种测定钻孔倾角、方位角和土体侧移及沉降的仪器，在实际工程施工当中有着重要作用。施工中对位移的监测是研究环境影响的主要手段。目前大多数测斜仪采用传统单片机作为控制CPU。由于传统单片机运行速度慢，内部资源少，并且由于测斜仪数据采集系统是一种便携式设备，一般是由蓄电池供电，因此对系统功耗有较高的要求。
    针对传统单片机在测斜领域应用的缺点和不足，本文所设计的测斜仪系统采用16位超低功耗单片机MSP430Fl48作为控制CPU，具有运行速度快、功耗低、电路简单等优点，非常适合倾角测量等各种功耗要求较高的场合，其在低功耗方面的优越之处，是传统单片机不可比拟的，其内部自带的12位A／D转换器和DMA控制单元分别用于系统采样电路和数据传输部分，使得系统的硬件电路更加集成化、小型化。

1 系统硬件总体设计

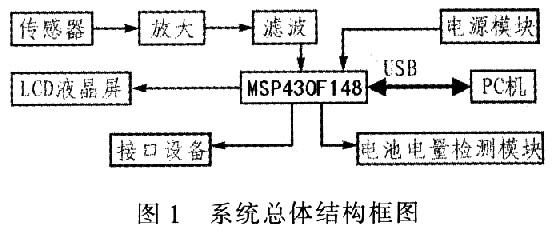

    测斜仪本质上是一个数据采集、处理系统。采用主从式控制结构，上位机为PC机，下位机为MSP430控制器。系统的主要部分主要由PC机、传感器信号采样处理电路、以TI公司MSP430F148为核心的MSP430控制器、其他外围电路构成。图1为该系统总体结构框图。

1．1 电源模块
    系统采用3．3 V供电，考虑到系统低功耗的特点，要求电源具有稳压功能，因此系统电源采用Maxim公司的MAX8902B。MAX8902B能提供0．6～5．3 V的输出电压，并且输出噪声低，能很好满足测斜仪系统的要求。MAX8902B的工作电路为TT提供的典型工作电路。
1．2 电池电量检测模块

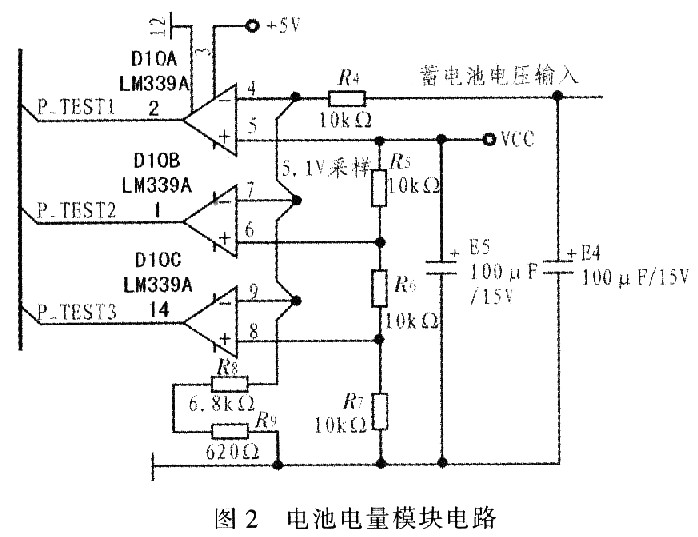

    系统内部有电池电量检测模块，如图2所示。通过LM339A比较蓄电池电压和基准电压，当蓄电池电压过低时报警提示以防由于电量缺失造成的系统不稳定。

1．3 USB模块

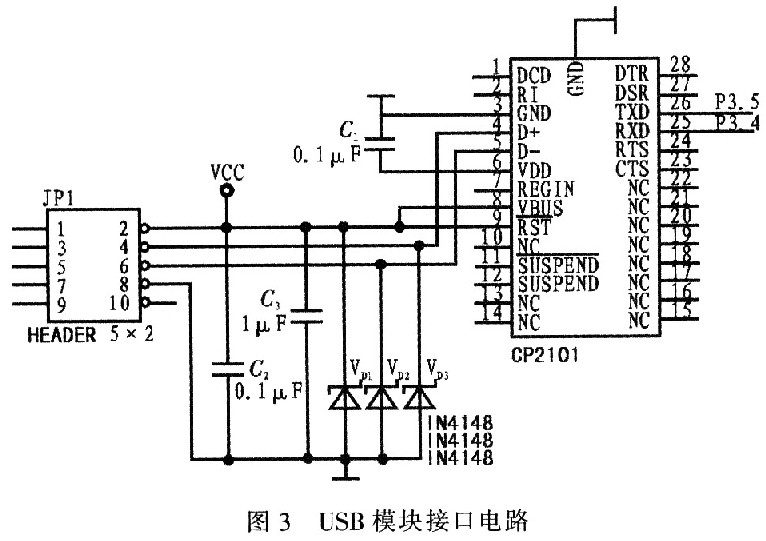

    采用CP2101实现USB-UART转换。CP2101内置有与计算机通信的USB协议，工作时在计算机上产生一个虚拟COM端口，用户就可以按照通用串行口的控制方式使用该COM端口。通过CP210l可以简单实现UART到USB间的桥接，从而为系统增加USB通信接口，而原来开发的串口应用程序则无需大改动。CP2l01的外围电路非常简单，只要接2只去耦电容即可。只需将其引脚TXD和RXD分别连接至MSP430F148的P3．5和P3．4即可实现与单片机的连接，如图3所示。
