摘要：设计的风板控制系统以MSP430F5529微控制器为核心，由最小系统模块、倾角测量模块、电机驱动模块、声光报警模块、显示模块、键盘模块等组成。采用ADXL345倾角传感器，实现对风板倾角的精确测量；采用直流电机驱动风扇，通过遥控器实现对风板运动状态的控制，并实时显示风板倾角值。测试结果表明，装置运行效果良好。

    1 系统总体框图及工作原理

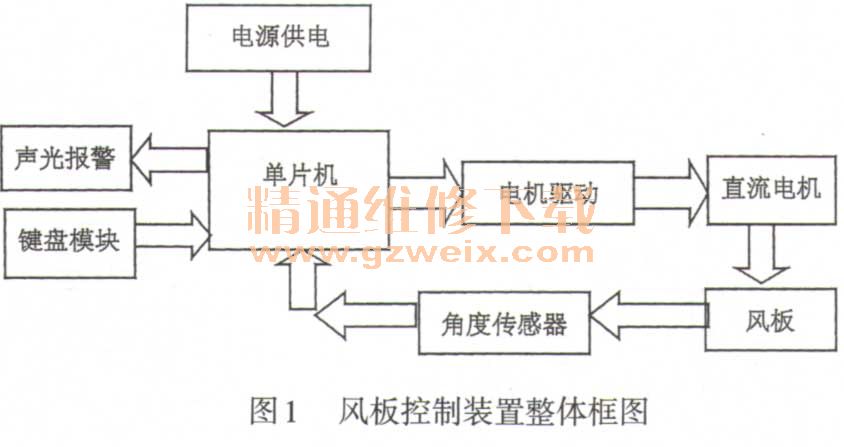

    系统以MSP430 F5529单片机为控制核心，由单片机最小系统模块、倾角测量模块、电机驱动模块、声光报警模块、显示模块、键盘模块等组成。系统框图见图1。

    系统采用2个直流电机分别从风板两侧驱动，采用ADXL345倾角传感器检测风板的位置和角度，实现对风板倾角的精确测量。通过按键（遥控器）来实现对风板运动及状态的控制，LCD实时显示风板倾角值，声光报警装置提示该系统的状态。

    2 主要控制电路设计
   （1）电机驱动模块

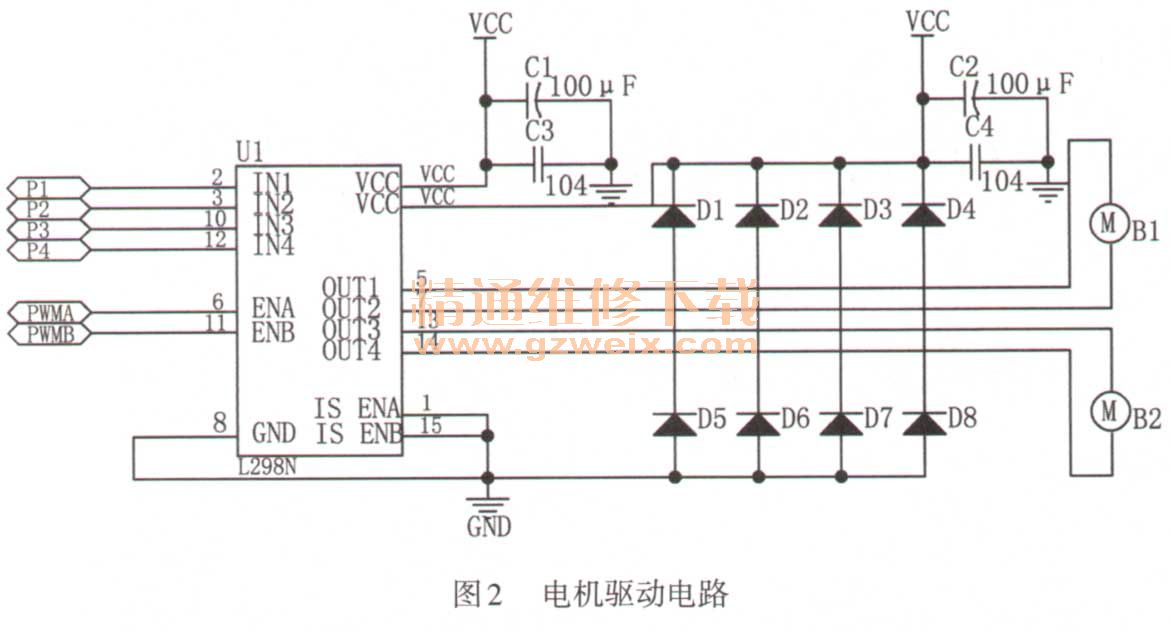

    L298N是恒压恒流双路电机控制芯片，它可以同时控制2路电机，并且L298N是恒压恒流芯片，可以有效防止电机烧毁。驱动电机电路设计如图2所示。

   （2）角度测量模块

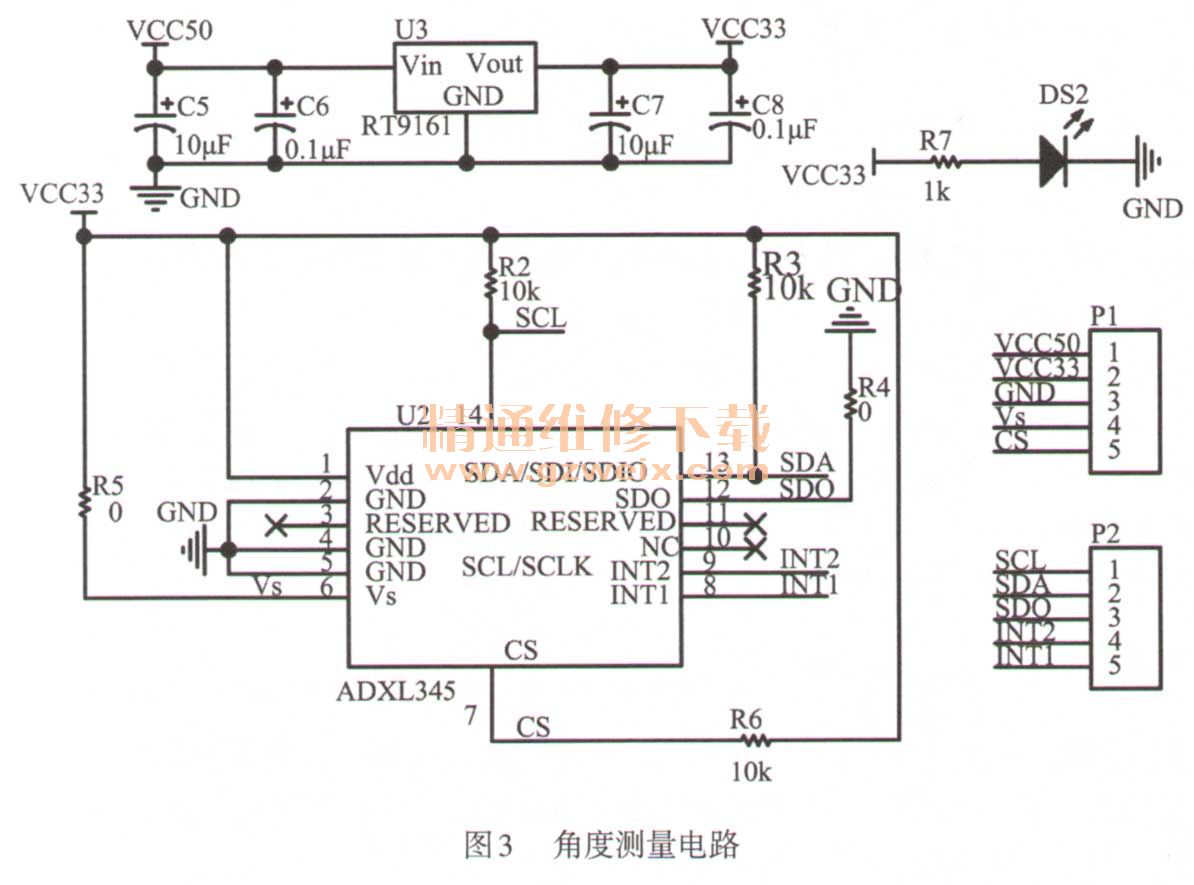

    采用ADXL345三轴倾角传感器。ADXL345为数字型三轴加速度传感器，具有超低功耗特性，该传感器体积小，安装方便，且分辨率高，能够测量不到1.00的倾斜角度变化。角度测量电路如图3所示。

（3）声光报警模块
    声光报警由三极管2222A驱动，由单片机控制，根据题目要求，当风板由一种状态到另一种状态时，系统以声光报警提示。其电路图如图4所示。
