目前检测温度一般采用热电偶或热敏电阻作为传感器。这种传感器至仪表之间通常都要用专用的温度补偿导线，而温度补偿导线的价格很高，并且线路太长，会影响测量精度，这是直接以模拟量形式进行采集的不可避免的问题。在实际应用中，往往需要对较远处的温度信号进行监视。为此，设计了一种用单片机与数字温度传感器集成的方案，它可以以更低的成本和更高的精确度实现温度检测。

l 系统综述
    系统硬件设计以Atmel公司的AT89S52单片机为核心，主要由电源电路、复位电路、晶振电路、串口通讯电路、温度传感器电路、12864液晶显示电路、I2C存储器电路以及按键输入电路构成。温度采集电路采用单总线数字温度传感器实现温度采集，可设计为一路或多路；温度存储电路采用I2C接口E2PRPOM存储芯片，以实现数据记录；液晶显示电路采用图形点阵液晶显示器，以实现温度的即时显示。同时配以键盘输入电路，可以接收用户指令输入，随时改变工作模式，或查询任意时间的温度数据。

2 硬件系统设计

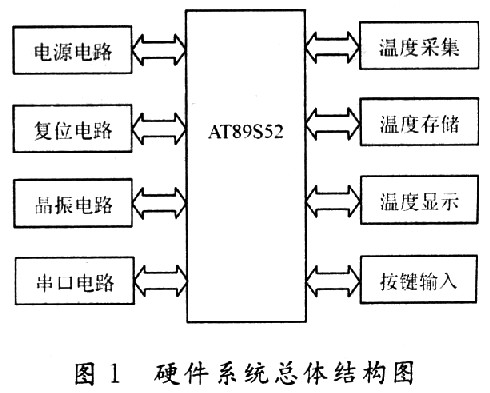

    硬件电路设计总体结构图如图1所示。由+5 V电源电路、手动复位电路、晶振电路(11．059 2 MHz)构成单片机最小系统，完成单片机的基本运行需求。串口电路用于通信，实现与主机的交互。温度采集电路、1602液晶显示电路、I2C存储器电路为该设计的三个核心模块，实现主要设计功能，同时实现按键输入电路。

2．1 温度采集电路设计
    该设计采用Dallas公司生产的3引脚T0-T2小体积封装温度传感器DSl8820。DSl820是美国Dallas半导体公司推出的第一片支持“单总线”接口的温度传感器。它具有微型化、低功耗、高性能，抗干扰能力强，易配微处理器等优点，可直接将温度转化成串行数字信号，供微机处理。
    温度测量范围为-55～+125 ℃，可编程为9～12位A／D转换精度，被测温度用符号扩展的16位数字量方式串行输出。测温分辨率可达O．062 5 ℃，其工作电源既可在远端引入，也可采用寄生电源方式产生，易于系统集成。多个DSl8820可以并联到三根或两根线上，CPU只需一根端口线就能与诸多DSl8820通信，占用微处理器的端口较少，可节省大量的引线和逻辑电路。以上特点使DSl8820非常适用于远距离多点温度检测系统。温度传感器电路图如图2所示。
