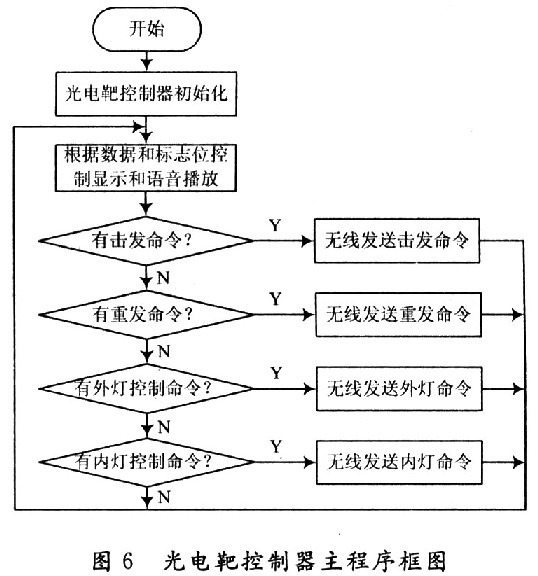

从图6可以看出，主程序开机自检之后，进入主循环。在主循环中，除了按照各种标志位来控制LED的显示和语音播放之外，就是检查按键，一旦有键盘命令，立即启动无线发送模块进行发送。这几个键盘命令都是针对光电靶的命令，内灯命令和外灯命令是对光电靶的夜间指示灯的控制命令，击发命令和重发命令解释如下：
击发命令 在操炮手瞄准靶标踩下开炮开关时，接通激光器电源发出激光，并同时产生一个信号给光电靶控制器的单片机，由单片机通过无线信号传送给光电靶。光电靶接收到击发命令，开始对光敏元件进行扫描，得到原始数据。在对扫描的数据处理之后得到激光光斑中心位置的信息，就是环号和区号。光电靶将此环号和区号通过无线模块发送回光电靶控制器。光电靶控制器据此控制LED的显示和语音播放。
重发命令 这个命令是要光电靶将上次击发产生的信息重新发送一次，以便核对。

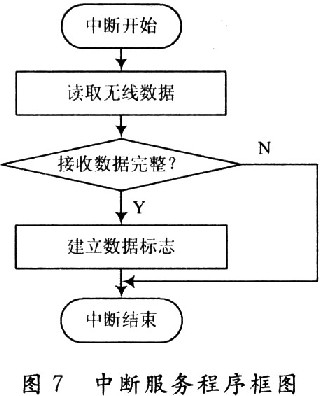

数据的接收每当无线模块接收到一次有效的信号，就会申请一次中断。在中断服务程序中读取接收的数据，并保存在一个指定的地址里，以便主程序处理。数据的内容是激光光斑中心的环号和区号。中断服务程序的框图如图7所示。
6 结语
利用参考光和比较器进行模数转换，电路简单可靠，速度快。光敏元件圆环状排列，可以充分利用元件。利用单片机的程序处理可以很容易得到光斑的中心位置。经中国人民解放军高炮某部使用效果很好，达到了设计要求，解决了动态靶瞄准的训练问题。而且光电靶重量轻、移动方便，很适合各种野外训练需要。如果将激光器安装在其他枪械上，还可以用在步兵的射击训练上。现在正在改进，准备添加射击成绩统计功能，在光电靶控制器上加一个数码显示器，实时显示射击次数、总环数等，同时还可以与上位机联网，便于数据的储存和管理。
