钥匙信息共有2048种组合，开／关位为“1”，代表开锁操作；开／关位为“0”，代表闭锁操作；校验位由11钥匙信息位和1为开／关位共12位(由高到低4位为1组)经2次异或操作得到。
2．3 程序设计

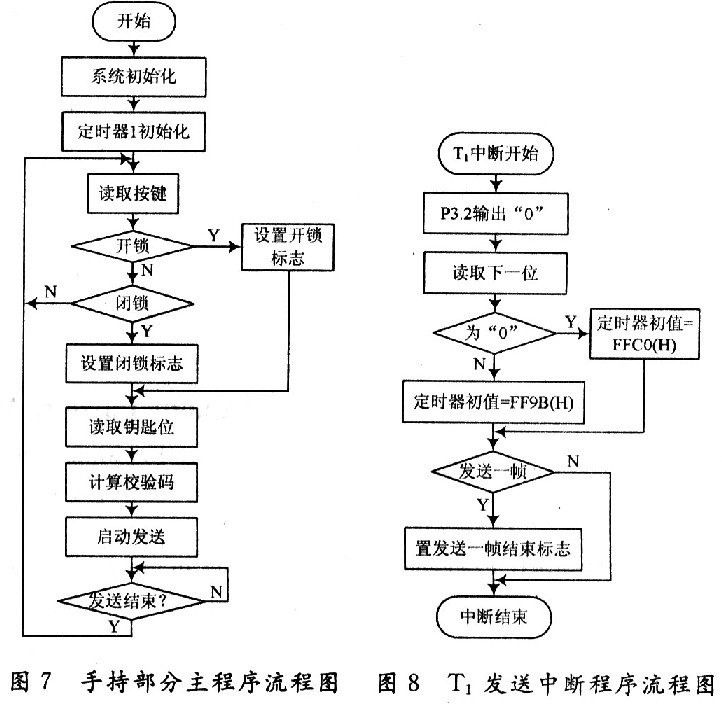

    手持部分主程序完成系统初始化、读取按键，形成数帧，启动发送等任务。使用定时中断T1，完成数据的发送过程。当为数据“0”时，定时器初值为65 535-50=65 485=FFCO(H)；当为数据“1”时，定时器初值为65535-100=FF9B(H)，逐次发送各位，直到将一帧数据发送结束。手持部分主程序和T1中断程序流程如图7和图8所示。

    控制部分采用定时器T0和外部中断O实现，初始化设置定时器为内部计数方式，计数初值为0。当手持部分信号到达控制部分时，单片机的外部中断O产生中断，在中断程序中读取计数器的计数值t。当30≤t≤70时，接收到的位为“0”；当80≤t≤120时，接收到的位为“1”。将接收的各位组合起来恢复发送的一帧数据，经检验处理正确无误后进行开锁或闭锁操作。

3 结语
    电子锁系统的数据线和电源线采用一线制连接，使用方便；钥匙密码以加密的方式写入存储器中，具有很高的安全性；不需要现场提供电源，解决了传统电子锁需要现场提供电源的问题。电子锁系统已在胜利油田孤岛采油厂、东辛采油厂注水井的安全保护和东营移动通信公司通信线路地井的防盗装置上得到了应用，具有较好的实用推广价值。
