虚拟网卡
做系统仿真，必须输入来自真实世界的激励，并将仿真系统的输出传递到真实世界。即便是不能连接到真实世界，也应该提供模拟真实世界的输入，并对仿真系统的输出进行检测和分析。

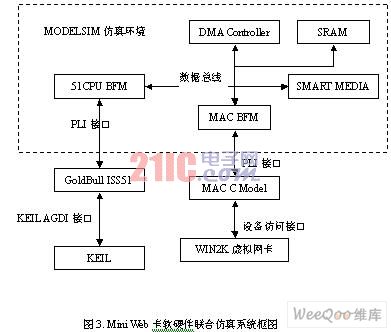

对于Mini Web卡来说，它和真实环境是通过网口连接的。使用虚拟网卡技术，能够将图3中的MAC C Model与虚拟网卡进行通讯。
对于运行在Windows系统上的应用程序来说，它并不知道网卡是虚拟的还是真实的，应用程序通过虚拟网卡收发数据，事实上是与仿真系统在进行网络通信。
这样就可以使用TFTP向Mini Web卡仿真系统传递网页文件，使用IE浏览Mini Web卡仿真系统中的网页，Mini Web卡的所有功能都能够被检验。
使用网络臭探器Sniffer可以监控虚拟网卡的报文流，方便协议调试。
仿真加速技术
软硬件联合仿真，影响仿真速度的瓶颈在HDL代码部分的仿真。如果不设法提高HDL代码部分的仿真速度，软件调试就非常低效。
提高硬件仿真速度的方法之一是软件硬件仿真采用事件同步，只在CPU访问IO时保持软件和硬件是同步的。
仿真加速方法之二是硬件仿真系统时钟休眠。对于Mini Web卡来说，只有DMA Controller是受时钟控制的，软件没有操作DMA Controller的期间，DMA Controller的运作是毫无意义的，所以可以在非DMA操作期间，对时钟进行休眠；ISS51在每次IO访问时，给出与上次IO访问的时间差，这个时间差经过处理可以作为时钟休眠的时间段。如果ISS51连续进行IO访问，就不会产生时钟休眠了。DMA Controller工作于查询方式，可以采用时钟休眠技术，而不会导致仿真与真实结果的不一致。
方法之三是，缩短SMART MEDIA仿真模型中的一些长延时的时间参数。因为在等待SMARTMEDIA进入就绪状态时，CPU必须连续查询IO，影响仿真速度。我们主要用于软件功能验证，这种修改也是可以接受的。
方法之四，在软件设计上，谨慎使用外部中断，因为一旦中断启动，ISS51需要在每个机器周期查询是否有中断信号，导致软件仿真和硬件仿真在每个指令上都进行同步，影响仿真速度。如果一定要使用外部中断，建议用C模型代替Verilog模型，这样可不影响仿真速度；或者由用户根据外部模块产生外部中断的时机，使用ISS51的控制命令，在恰当时刻使能ISS51的中断模块。
在一个普通PC （CPU为AMD速龙1000，SDRM512M 133），运行Mini Web卡仿真系统，使用PING命令测试Mini Web卡仿真系统的响应速度：
Reply from 10.10.112.76: bytes=32 time=64ms TTL=128
使用IE打开Mini Web卡仿真系统中的网页文件，感觉和拨号上网的速度差不太多。创建多个TFTP连接，同时向仿真系统传递或下载网页文件，同时使用IE进行网页浏览，都无响应中断现象出现。
总结
使用软硬件联合仿真，Mini Web卡不需要硬件就能进行全部功能的仿真，增强了系统设计成功的信心。软硬件联合仿真方便系统设计调整，可以在设计前期*估性能，方便软件和硬件的debug，是一个值得推广的技术。
