作为一种常见的显示设备，LCD具有功耗低，体积小，重量轻，显示信息量大等特点，尤其是在便携设备中，更占据着绝对主流的地位。对于字符或数字的简单信息显示，通常可用段码式LCD驱动器。对于复杂的信息显示，则必须由点阵式LCD驱动器来显示。最常见的点阵式LCD控制／驱动器中，有不带中文字库的LCD驱动器，也有带中文字库的LCD驱动器。随着嵌入式系统的广泛应用，出现了大量的16位和32位的嵌
入式处理器。然而传统的8位单片机长期用于生产实践中，制造工艺成熟，性能更加可靠，因此仍然占有相当大的市场，特别是在汽车电子等对可靠性要求极高的领域。液晶显示器具有显示信息量丰富，功耗低，体积小，质量轻，无辐射等优点。触摸屏作为一种特殊的计算机外设，是目前最自然、便利的一种人机交互方式。
    在微处理器系统中(MCS-51，C8051F，AVR，PIC，MPS430，DSP，部分工业用的ARM)使用LCD液晶显示器设计一般比较麻烦，特别对于大点阵或者彩色的LCD设计更加困难。首先要选择液晶屏，有进口的、国产的、无背光、带背光、尺寸大小、点阵多少、单色、彩色、货源情况、价格等。然后是LCD驱动器的问题，例如与选用的液晶模块如何连接，如何显示缓冲区的操作；与单片机如何连接，软件如何编程等。另外，由于大屏幕液晶都是工作在图形方式，所以还要建立各种字库(外文，汉字、图形符号等)，并研究如何显示这些符号和汉字。在需要显示曲线图形时，还需计算机图形学等相关知识，并用单片机程序来实现各种算法等。通常大屏幕液晶显示系统的设计将占用很多的设计时间。
    在此，选用LJD-ZN系列液晶显示终端可解决以上全部问题。只要通过RS 232串行口将CPU与触摸液晶显示终端相连，利用系统CPU发几个简单的命令就可以实现对彩色及单色液晶显示器的控制。

1 LJD-ZN系列液晶显示终端介绍

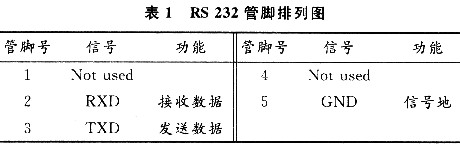

    该产品是北京蓝海微芯公司设计的彩色液晶显示智能液晶终端。LJD-ZN-8400T型是彩色8．4 inch的智能终端。液晶屏为8．4 inch，分辨率为640×480，外壳尺寸为248 mm×192 mm，可以安装在主控制器的面板上。LJD-ZD-8400T与外部的连接是通过该模块背面的接口来实现的。LJD-ZN-8400T背面设有RS 232通信端口，这个端口用于连接具有RS 232通信端口的控制器。RS 232通信端口为9针D型母座管脚排列，管脚排列见表1。

    该模块还设有RS 485通信端口，这个端口用于连接具有RS 485或是TTL通信端口的控制器。RS 485通信端口为9针D型母座管脚排列，管脚排列见表2。
