TP.R69.PD64或TP.R69.PD66系列三合一主板是一款用于智能液晶彩电的主板，采用安卓操作系统，并设有网络接口。该型主板既单独作为液晶彩电万能主板在售，也广泛用于品牌机或拼装液晶彩电中，如海信TLM4236、夏新M40D4200-2、乐华LE5018等机型。
    该系列主板的工厂模式菜单的调试项目很多，下面仅对实修中可能调试的项目及软件升级方法进行介绍，供参考。未提及的项目，一般不需调整，否则易出现不可预知的故障。

    一、进入工厂模式方法
    先按遥控器上的“菜单”键，然后在显示菜单期间（部分主板不显示菜单）快速按数字键“1、1、4、7”进入工厂模式菜单，如图1所示。按遥控器上方向键中的“上、下”键选择项目，按“左、右”键对所选项目的值进行修改，按“确认”键执行当前操作，按“返回”键返回到上级菜单。

    二、屏参设置方法

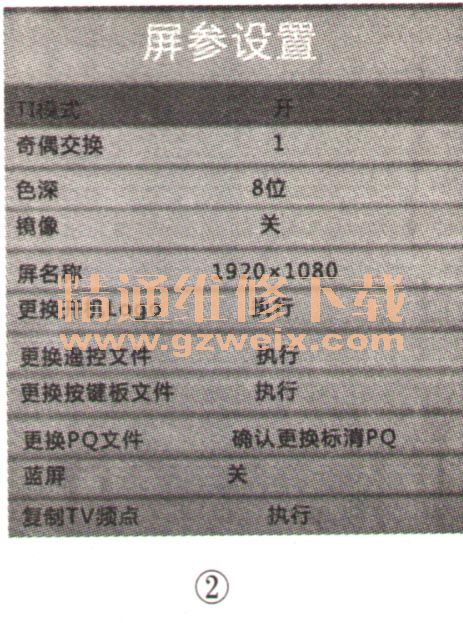

    在更换主板后若图像彩色异常、图像倒立或行场幅不正常，则需进行屏参设置，其方法如下：先进入工厂模式，打开“维护设置”菜单，然后找到“软件功能设置”一项并打开，如图2所示。

    “色深”用于设置上屏信号的比特数，需与液晶屏对应，否则图像彩色异常。“镜像”用于调节图像正立或倒立显示，当该项值为“关”时，图像正立显示（简称“正装”）；当该项值为“开”时，图像倒立显示（简称“倒装”）。“屏名称”用于选择屏分辨率（又称“更改通用屏参”），如1920×1080、1366 ×768等，需与液晶屏对应，否则图像行场中心异常。“更换开机Lo-go”用于更改电视机的开机画面，此功能对于市售的万能主板有效，而对于品牌机无效。更换开机Logo的具体操作方法如下：
    先在U盘根目录上新建一个名称为QT552-data的文件夹，再找一张分辨率为1280×720、大小不超过300kB的照片或图片，然后将照片或图片复制成两份，分别命名为bootfile.image和boot-file-png.image（注意：需去掉图片或照片的原有扩展名），最后将这两个文件拷贝到U盘中的QT552-data文件夹中，接着将U盘插到电视机的USB接口中，上电后进入屏参设置子菜单，选择“更换开机Logo”一项后按“确定”键即可。
    值得注意的是，更改上述屏参设置参数后需遥控关机（指示灯变为红灯卜待指示灯熄灭后断电，然后再上电开机，新设置方才有效。
    提示：换用该系列主板的液晶彩电在开机后若显示红、绿、蓝光栅，这说明主板未退出老化模式，解决方法：先进入工厂模式，将主菜单中“工厂热键”项的值改为“关”即可。
