针对LJD-ZN-8400T智能终端的二次开发，有与之配套的工具软件，可以直接运行，轻松实现图片下载，字库下载等功能。用户可以在计算机上选择自己熟悉的方式，如：画图软件、Photoshop软件等。图片必须保存为*．bmp格式。图片的大小不超过640×480像素，因为LJD-ZN-8400T显示为640×480，超出的部分也不会显示，只会浪费存储空间。
    图片数量：LJD-ZN-8400T可以显示24位真彩位图，对下兼容；可以显示620×480整幅真彩图片8幅，可以扩展为17幅；整幅256色图片23幅，可扩展为48幅；整幅16色图片47幅，可扩展为100幅；整幅单色图片185幅，可扩展为400幅。

2 控制命令、数据格式的说明
    LJD-ZN-8400T显示系统提供了丰富的操作命令，设计者利用这些命令就可以很简单地完成各个显示功能的设计。
    (1)显示屏坐标值全部以BCD码(十进制)格式发送或接收，在设计软件时把BCD码当作16进制直接处理，不需要转换。
    例如：坐标x=200，y=120，那么传输时格式应该为：

    (2)如果接收到的坐标值为01H，23H，10H，80H表示x=123，y=180。
    (3)送到LCD显示的数据必须为ASCII码。数据传输过程如下：
    包头+数据类型+(相关控制)+包尾说明：包头格式统一为FOH，5AH个字节；数据类型为相关不同操作的命令；包尾格式统一为A5H FOH
两个字节；例如，波特率的设定命令为15H，其格式如下：
    数据包头+数据类型+COM口+波特率(2个字节十六进制)+数据包尾

    COM口只有在与计算机通信时设定，如果是与单片机等COM口通信，一般设为00H。
    例如：用波特率为2400b／s进行通信设置，Sample：FO 5A 15 00 09 60 A5 FO。上电时默认波特率为9600b／s，上电后用户可以根据LJD-ZN设备通信协议进行更改。

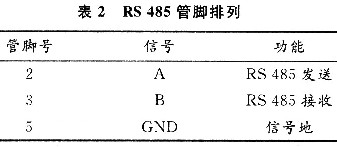

3 单片机与显示终端接口的程序设计
3．1 单片机串口的初始化设置
    主控制单元上电复位后，首先设置控制核心单片机的串口工作在方式1，速率为9600b／s。

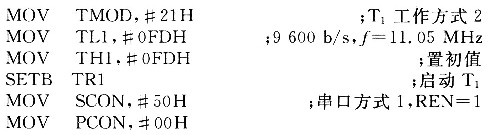

    串口初始化设置程序：

3．2 控制指令发送程序
    LJD-ZN-8400T显示系统提供了丰富的操作命令，设计者利用这些命令就可以很简单地完成各个显示功能的设计。例如：波特率设定，命令为15H，格式如下：
    数据包头+数据类型+C0M口+波特率(2个字节16进制)+数据包尾

    COM口只有在与计算机通信时设定，如果是与单片机等COM口通信，一般设为OOH。
