基于AT89S51单片机的出租车计价器系统设计
来源:本站整理  作者:佚名  2011-02-21 08:39:22



随着生活水平的提高,人们已不再满足于衣食住的享受,出行的舒适已受到越来越多人的关注。于是,出租车行业以低价高质的服务给人们带来了出行的享受。但是总存在买卖纠纷困扰着行业的发展。然而解决这一矛盾的最好方法就是改良出租车的计价器,用更加精良的计价器来为乘客提供更加方便快捷的服务。我国的出租车始于20世纪70年代,随着电子技术的发展,出租车计价器的设计技术也在不断进步和提高。国内出租车计价器的发展已经经历了4个阶段,从传统的全部由机械元器件组成的机械式到半电子式出租车计价器,再从集成电路式到目前的基于单片机系统设计的出租车计价器。基于单片机系统设计的出租车计价器是以单片机作为核心的控制元件,采用灵敏的霍尔开关型
器件,具有功能强,性能可靠,电路简单,成本低的特点,加上经过优化的程序,使其具有很高的智能化水平。

1 系统硬件设计

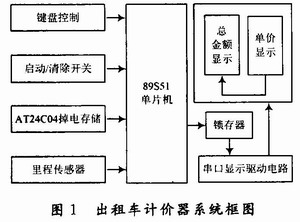

出租车计价器系统以AT89S51单片机为核心,由按键电路、AT24C02掉电存储电路、里程计算电路、数码管显示电路组成。利用单片机灵活的编程设计和丰富的I/O端口,及其控制的准确性,不仅能实现基本的里程计价价格调节、时钟显示,而且能很大程度上实现扩展功能,同时可方便日后对系统进行升级。图1给出计价器系统框图。


1.1 里程计算、计价电路的设计

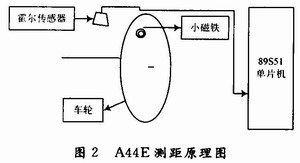

里程计算是通过安装在车轮上的霍尔传感器A44E检测到的信号,送到单片机,经处理计算,送给显示单元的。A44E的检测原理如图2所示,P3.2口作为信号的输入端,内部采用外部中断0,车轮每转一圈(设车轮的周长是1 m),霍尔开关就检测并输出信号,引起单片机的中断,对脉冲计数,当计数达到1 000次时,也就是1 km,单片机就控制将金额自动增加,其计算公式为:
    当前单价×公里数=金额
