书上看到的毕竟是理论的东西,实际应用中总会碰上意外的或者说是不可预测的情况,与其在那瞎推理,还不如动手做点实际的工作。
特权同学用的是11.0592MHz的STC89C52做测试,C代码也很简单:
#include
#define uchar unsigned char
#define uint unsigned int
uchar xdata LD _at_ 0x7fff;
void delay(uint cnt)
{
uint i;
for(i=0;i
}
void main(void)
{
uchar i;
delay(1000);
while(1)
{
LD = 0x00;
LD = 0xf0;
LD = 0x73;
// i = LD;
delay(1000);
LD = 0xff;
delay(1000);
}
}

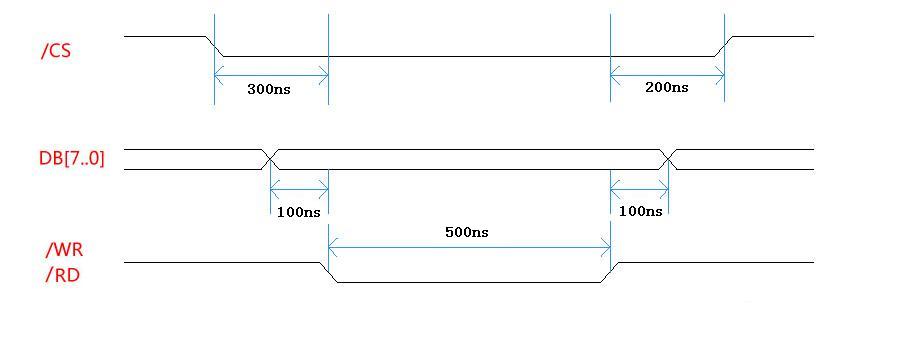

LD就是扩展的外部RAM变量,地址是0x7fff,也就是说P2的最高位就是CS信号。示波器测试了P0口任意一个数据的变化、CS的变化、WRRD信号的变化。大体整理了一下,波形基本如下:
另外,除了第一次LD读操作需要5个指令周期外(1.085us*5),以后每次LD读操作都只要3个指令周期(1.085*3)。这也是从汇编的代码里仿真后得出来的结论。而从上图也可以知道CS有效时间其实是一个指令周期(1.085us)。平均3个指令周期完成一次数据传输(所谓的RAM方式读写数据),这应该是单片机和外部通信的最快速度了。
