本文主要介绍利用SPMC65P2102A单片机作为豆浆极的主控芯片，结合一些外围电路来实现豆浆机其功能，让您轻松享受美味生活。
关键词：豆浆机  凌阳单片机  SPMC65P2102A
1 引言
目前，人们对生活的质量要求越来越高，人们在忙于工作之余，豆浆机是一种新型的家用饮料机，以黄豆为原料，直接加工成熟的热豆浆。若在黄豆中配以芝麻、花生、杏仁等佐料，可以做出各种风味的鲜美饮料。 豆浆机由粉碎黄豆的搅拌机、豆浆加热器和控制电路三大部分组成。用单片机研制的全自动豆浆机的控制电路，只要按下启动按键，豆浆机就开始工作，一会儿就能喝到美味又营养的豆浆。整个过程由单片机全自动控制，让您用起来更加地方便、更加的安全。
2 豆浆机的功能
单独加热：具有单独加热功能，并随时可以停止加热。
单独粉碎：具有单独粉碎功能，粉碎一次为15秒，中间不会停止。
自动工作：流程如下：在有水的情况下，电热管开始加热，当水温上升到82℃时，停止加热，电机开始工作4次。然后继续加热，当豆浆产生的泡沫碰到防溢电极时，转为降功率加热，加热6分钟，结束并报警。
全过程处于无水报警，停止工作状态：在单独加热、单独粉碎、自动工作期间，任何时刻提起豆浆机，都会停止工作并报警。当重新将豆浆机放入水中后，回复以前工作状态。
降功率加热：在自动工作、单独加热模式下具有，当豆浆产生的泡沫碰到防溢电极时，转为降功率加热。
自检模式：同时按下“加热”“粉碎”键，持续2秒钟以上，进入自检模式。蜂鸣器、指示灯同时鸣叫、闪烁3次，每次间隔0.5秒，然后指示灯常亮，加热1秒，降功率加热1秒，电机工作1秒后，全部停止。报警方式为蜂鸣器、指示灯同时鸣叫、闪烁，每次间隔1秒。
3 系统总体方案介绍
硬件组成框图如3-1所示，3个传感器分别测量水位、溢出、温度，3个按键，1个蜂鸣器输出口，2种加热方式选择。

图3-1 控制系统原理框图
4 系统硬件设计

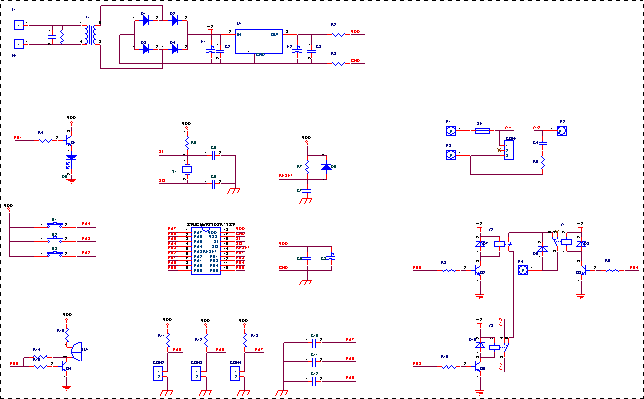

整个硬件系统由电源板和主控板两部分组成。电源部分、按键部分、传感器部分、电机和加热部分、晶振时钟部分组成，如图4-1所示。

图4-1 豆浆机硬件原理图
