本文主要介绍利用SPMC65P2408A单片机作为定频冰箱的主控芯片，结合一些外围电路来实现电冰箱其功能。
关键词：电冰箱  凌阳单片机  SPMC65P2408A

1 引言
    目前，家用电冰箱按箱内冷却方式来分，可分为间冷式和直冷式两种。间冷式电冰箱俗称无霜电冰箱，直冷式电冰箱俗称有霜电冰箱。按照不同的分类可以将电冰箱分为以下几种形式：

    从2000年开始，家用蒸气压缩式电冰箱的销量与日俱增，根据互联网消息，2001年国内电冰箱共生产1349万台，比2000年增长5.63%，其中有300多万台出口，逐年上升，国内的消化能力也就900到1000万台。海尔、科龙、新飞、美菱等四家企业占据着市场的领先地位，2001年的销售量均超过100万台。
    在一次城市居民家庭民意调查中，电冰箱的普及率已经达到了85.4%，其中拥有两台电冰箱的家庭比例为3.6%。目前城市居民家庭拥有电冰箱容积较为分散，其中160－200升是拥有量最多的容积段。从城市居民家庭购买电冰箱的时间上看，1994年以前购买的电冰箱占据了主导地位，达到51%，其中1990年以前购买的电冰箱比例达到了23.4%，以电冰箱使用寿命10－15年计算，这部分电冰箱将相继进入更新期，从而构成了未来五年城市电冰箱市场消费需求的主体。调查结果表明，当前城市居民家庭对所使用的电冰箱制冷功能基本满意，但对电冰箱的运行噪音以及耗电量的满意度较低。这将预示着今后市场上以“静音”、“安全”、“节能”为切入点的电冰箱产品将具有广泛的需求空间。

2 冰箱的功能
◆ 人工智能，自动调温：在人工智能状态下，该冰箱能够随环境温度变化而自动调节温度设置，无需人为调节，便能达到最佳制冷效果，使您更省心、省力。
◆ LED显示，数字温控：采用LED显示技术，动态显示冰箱的运行情况，冷藏室冷冻室温度可以分别设置，分别显示，一目了然，使您及时了解冰箱运行情况，使用起来更加方便。
◆ 冷藏、冷冻温度调节：冷藏温度可设置在 2℃～10℃间；冷冻温度可设置在-16℃～-26℃之间或-7℃。
◆ 多温保鲜功能：将冷冻温度可设置在-7℃，进入多温保鲜功能，通过对冰箱的温度控制，使得冰箱内存在多个温区，不同的区域适合存放的食物类别与期限也不同。
速冻功能：运用细胞保活技术，以超强制冷能力，使食品迅速通过最大冰晶生成带，不破坏细胞结构，保持细胞活力，营养成份不散失，保鲜效果好。
◆ 冷藏开/关功能：可强制关闭冷藏室（冷藏室不制冷），同时冷藏室温度显示熄灭。
◆ 自动化霜功能：电冰箱在运行过程中不断检测压缩机累计运行时间、记录门开启次数和时间和环境温度，进行判断是否满足化霜条件，满足化霜条件时，接通化霜加热丝，同时断开压缩机和风机，关闭风门，30分钟后断开化霜加热丝，接通压缩机，再过15分钟后接通风机，进入正常控制循环。
◆ 压缩机断电延时保护功能：电冰箱每次开机上电时，检查压缩机停机时间是否已经延时5分钟。若压缩机已经延时5分钟，压缩机可以立即启动；若压缩机延时未到5分钟，则继续延时到5分钟后，压缩机才可以启动。

3 系统总体方案介绍
    硬件组成框图如3-1所示，它主要有主控板和电源板两大部本煮成，主控板主要由单片机、传感器组、压缩机控制电路、电磁阀控制电路、显示电路、蜂鸣器输出、化霜控制电路、电加热丝控制电路、风机控制电路等部分组成；电源板主要为主控板提供5V电源，并且为压缩机、风扇电机等提供电源。

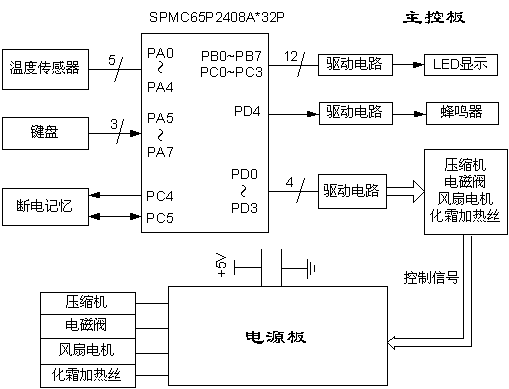

图3-1 控制系统原理框图

4 系统硬件设计
    整个硬件系统由电源板和主控板两部分组成。主控板主要由显示部分、按键部分、传感器部分、断电记忆部分、晶振时钟部分组成，如图4-1所示。

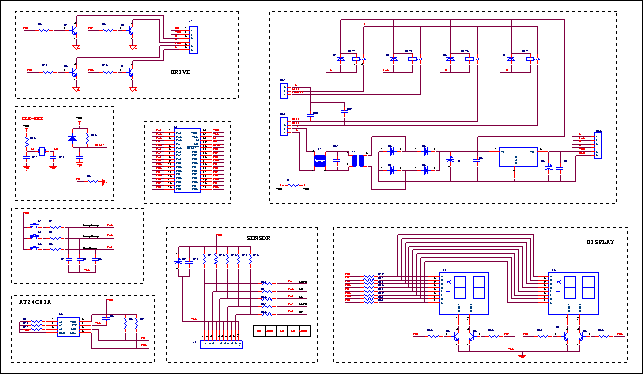

图4-1 电冰箱硬件原理图

4.1 电源部分
    电源部分主要是将220V变成继电器控制电源和系统5V电源。7805前面的电压用于继电器控制电源，经过7805后产生的5V的电压经过0欧姆电阻之后进入控制板中，供整个系统用电。原理见图4-2所示

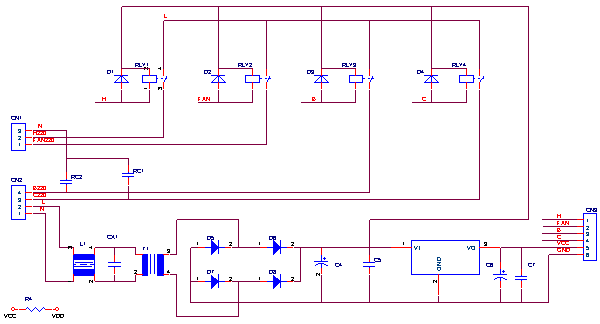

图4-2 电源部分原理图
