基于单片机ATmega16的无线温度监测系统
来源:本站整理  作者:佚名  2011-05-28 07:44:07



摘要:利用AVR系列的ATmega16单片机、无线收发模块nRF24L01、数字温度传感器DS18B20和LCD1602液晶显示器设计了无线温度监测系统。该系统通过配置ATmega16单片机,采集DS18B20转换的温度量,将温度信息显示在LCD1602液晶显示器上,同时通过无线收发模块将温度信息传送到管理终端进行显示和处理。系统同时保证当被测温度不在合理范围时发出声音报警信号。
关键词:单片机;ATmega16;DS18B20;无线温度监测;nRF24L01

0 引言
    随着社会的发展和进步,越来越多的场合对温度的要求日臻严格,温度监控系统的应用日趋受到重视。在农业发展领域,农业大棚、冷库、培育温室等众多场合都需要温度测量技术。传统的测温系统都是有线系统,对于一些需要多点测温的场合,使用传统有线测温方式在布设、维护和更新方面存在着很多不便。为了解决这个问题,设计了一种基于单片机和无线收发模块的无线温度监控系统,结合温度传感器可以很方便构建一个多点分布式智能无线温度监控系统。

1 无线温度监控系统构成
    系统主要由两部分组成。如图1所示,第一部分是节点温度测量系统,第二部分是温度显示管理终端。节点温度测量系统负责测量温度,并将温度值通过无线通信发送到温度显示管理终端。管理终端接收温度信息并进行显示和发出警报信号,而且在特殊情况下管理终端还可以逆向发送调控信息给节点温度测量系统,实现对温度的调控。



1.1 节点温度测量系统设计

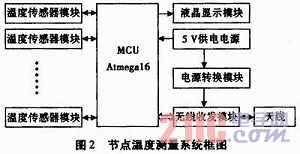

    节点温度测量系统构成如图2所示,系统核心控制芯片采用AVR系列的单片机ATmega16。这是一款精简指令集的单片机,高速度、低功耗,具有Sleep功能及CMOS技术,并具有高度保密性,可多次烧写的Flash,具有多重密码保护锁死功能。另外内置看门狗定时器(WDT)和片内有RC振荡器,使用起来非常方便。具有休眠省电功能和闲置低功耗功能,在实用性方面性价比相对较高。
