摘要：提出采用单总线数字式温度传感器DS18B20和单片机组成的新型高精度温度测量仪的设计。介绍了温度传感器DS18B20的结构、特点和工作原理，设计了DS18B20和AT89S52单片机的温度测量系统硬件电路和软件编程，主要包括温度采集、温度显示及报警控制等功能。整个系统具有结构简单，测量精度高，传输距离远，抗干扰能力强，温度读取方便和造价低等一系列优点，适用于生产生活及科学研究中对温度的测量，应用前景十分广阔。
关键词：温度测量；单片机；DS18B20；数码管显示

0 引言
    温度是工业生产过程和实验过程中比较重要的一个参数，精确的温度测量和及时的显示温度是很重要的。目前温度测量系统种类繁多，功能参差不齐。单片机具有体积小，价格便宜，通用性和灵活性强的特点，利用单片机设计温度测量系统，既可以满足功能要求，又经济实惠。数字温度测量传感器DS18B20是单一总线的高精度测量器件，它克服了以前模拟式传感器与微机接口时需要的A／D转换器及其他复杂外围电路的缺点。本文就是运用单片机及其接口和集成单总线温度传感器DS18B20构建一个高精度的温度测量和显示系统，并且通过开关进行温度上限的设置，如果温度超过设定值就会报警或进行相应的控制命令。设计的电路简单，易于实现，而且还具有一定的扩展功能，可以扩展成多点采集和更复杂的功能。

1 系统硬件设计

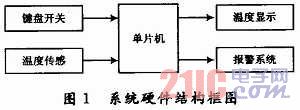

    整个系统主要由主控中心(单片机)、温度传感器DS18B20、数码管显示及开关控制等功能模块组成。可以通过开关调节报警温度的上限，既可以使上限增加，也可以使上限减小，这样就可以用于不同场合了，系统的框图如图1所示。

1．1 温度传感器DS18B20
    DS18B20是美国Dallas半导体公司生产的数字式温度传感器，提供9位温度读数，指示温度。温度信息通过单线接口送入DS18B20或者从DS18B20送出，所以从处理器到DS18B20仅需连接一条线。读、写和完成温度变换所需的电源可以由数据本身提供，而不需要外部电源。这使得DS18B20与单片机接口变得很简单，克服了模拟式传感器与微机接口时需要的A／D转换及其他复杂外围电路的缺点，而且它具有结构简单、成本低、体积小、抗干扰能力强、使用简单等优点。最重要的是DS18B20的ROM中存有其芯片的惟一标识码，即任意两个DS18B20的标识码是不同的，特别适合与微处理芯片构成多点温度测量控制系统。DS18B20是DS1820的改进型，分辨率为9～12位可编程控制，由其寄存器R0，R1的两位状态决定。测量范围从-55～+125℃，增量值为0．5℃。
    DS18B20在内部以时钟周期个数计数来测量温度，并且提供0．5℃的分辨率。温度读数以16位、符号扩展的二进制补码读数形式提供。需要注意的是在DS18B20中温度以1／2℃LSB(最低有效位)形式表示时，产生以下9位格式：

1．2 键盘控制设计
    系统工作前先由用户自己设定一个两位温度值作为报警值，打开电源，单片机复位初始化，闭合开关中断程序，按复位开关，每按一次报警值就会在初始化的基础上加1℃，数码管显示设定值。用户进行核对查看显示的数字值是否与设置值一样，然后打开开关进行周围温度测量值传输。由于报警值可以由用户自己设定，故系统能适应各种不同温度的环境。
1．3 其他的部分
    系统主要采用的是7段共阳极数码管显示测量的温度值，由发光二极管和蜂鸣器进行报警。如果测的温度值高于设定值1℃，报警系统就会报警(发光二极管点亮，蜂鸣器鸣响)。这样可以从声音和视觉上收到系统的警报。
1．4 系统的电路原理图

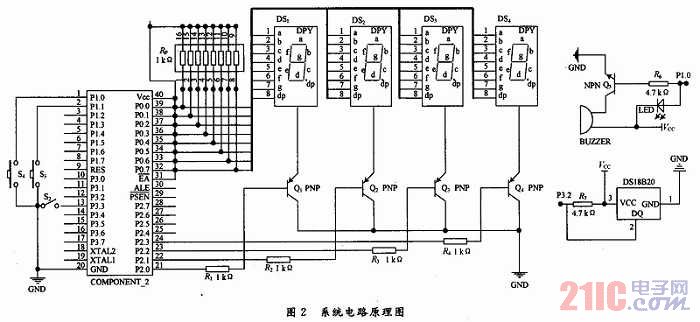

    系统的电路原理图如图2所示。
