摘要：设计了家庭智能浇花器，实现花卉的自动浇水。利用单片机实现自动浇花，根据不同的花种，设置了不同的控制方式，即定时定量浇花方式与根据湿度浇花。定时定量浇花是实现每天在规定的时间自动打开电磁阀浇花，根据不同的花卉所需水量不同，用一个按钮来设置浇花时间的长短，即电磁阀打开的时间，其余时间电磁阈闭合，水流不经过；根据湿度控制浇花是用一个温度传感器，当检测的湿度低于设定的温度。就开始浇花，到了设定的温度就停止浇花。不同的控制方式可以通过手动按钮控制，也可以通过红外遥控设置。通过实验，已经实现了自动浇花。创新点在于自动浇花的水管可伸缩，有助于调整距离。
关键词：AT89S52单片机；温度检测；DS1302；红外遥控；定时定量浇水

    随着人们生活水平的提高，花卉逐渐收到人们的青睐，陶冶情操，净化空气。利用单片机设计了一款家庭智能浇花器实现自动浇花，节省人力，方便人们出差的时候，不至于影响花卉的生长，如果在家也可以关断浇花器，手动浇花。浇花器设置为两种方式，一种是定时定量浇花，一种是根据湿度浇花。采用哪种方式是通过按键控制或者红外遥控的，在采用定时定量浇花时，数码管显示时间和流水时间，在选用根据湿度浇花时，数码管显示是目前的湿度。

1 总体设计
    利用AT89S52单片机设计了自动浇花器，针对不同的花卉，此智能浇花器设置为两种方式：一是定时定量浇花，二是利用湿度传感器检测花卉(也可以用于蔬菜等)的湿度，采集的湿度传送到单片机芯片，单片机根据湿度控制是否浇水，如果需要浇水，单片机的一个引脚p2．0置高电平，使继电器线圈通电，敞开触点闭合，打开电磁阀，实现定时定量的自动浇水，设定时间到，电磁阀自动闭合，并且水流时间可调，上面安装了数码管，并有一个按钮根据不同花卉所需水量不同，设置浇花时间长短，在数码管上可以显示浇水时间的长短；如果检测湿度足够，p2．0仍保持为低电平，不打开电磁阀。采用哪种方式是通过按键控制或者红外遥控的，在采用定时定量浇花时，数码管显示时间和流水时间，在选用根据湿度浇花时，数码管显示是目前的湿度。

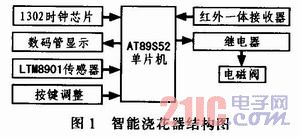

    该技术所采用的技术方案是：利用单片机实现自动控制，首先检测采用何种方式浇花，如果定时定量浇花，就在规定的时间开始浇花，按照设置浇花时间的长短进行浇花；如果是根据湿度控制是否浇水就设置单片机1个引脚为低电平，湿度传感器检测湿度，传送给单片机芯片，当检测到湿度不够时，单片机这个引脚就变为高电平，把继电器吸合，常开触点闭合，使得电磁阀线圈得电，此时电磁阀门有闭合变成断开，水流经过，给花卉浇水。其结构如图1所示。
