摘要：为了解决多计算机外设共存的问题，通过对多计算机外设兼容设计的研究，文章提出一种基于单片机的外设共享控制器的设计的方法。该方法包含基于单片机的外设共享控制器的主要设计思路和实现方法，硬件设计采用单片机与继电器，软件采用Keil C开发。目前该方法已经投入应用，通过应用表明该设计方法方便可靠。
关键词：单片机；外设共享；控制；计算机

0 引言
    随着电子设备技术不断发展和产品功能不断增加，一般情况下，产品功能通常需要多个计算机配合实现。另一方面，在产品设计过程中，为了提高产品的可靠性，计算机备份技术作为提高产品可靠性重要手段之一也越来越多被采用。在这种情况下，为了降低产品的复杂度，合理使用有限的空间，在具体产品设计时，往往只有单套计算机外设配给多套主机使用。此时，需要解决多个主机之间的显示器、键盘和鼠标的动态切换问题。
    而这一问题可以通过外设共享来解决，使用外设共享控制器，可实现双主机或者多主机之间显示器、键盘和鼠标的动态切换，从而实现有限资源的合理利用。

1 设计原理
1．1 外设共享控制器的功能介绍
    按下外设共享控制器的主机1按键，外设显示器和键盘、鼠标连接到主机1，同时主机1按键指示灯亮；按下主机2按键，外设显示器和键盘、鼠标连接到主机2，同时主机2按键指示灯亮。外设共享控制器具有自动扫描功能，能够监测计算机的运行。主机1先启动，则外设显示器和键盘、鼠标连接到主机1，同时主机1按键指示灯亮；主机2先启动，则外设显示器和键盘、鼠标连接到主机2，同时主机2按键指示灯亮。另外，也可通过键盘上设定的热键(连续按两次Ctrl键)来控制键盘、鼠标、显示器信号的切换。
1．2 PS／2、VGA接口介绍

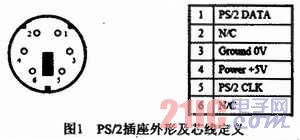

    外设共享控制器涉及的外设是键盘、鼠标和显示器，接口类型分别是PS／2口、PS／2口和VGA口。PS／2键盘和鼠标履行一种双向步串行协议。也就是说，每次数据线上发送一位数据并且每在时钟线上发一个脉冲就被读入。键盘／鼠标可以发送数据到主机，而主机也可以发送数据到设备，但主机总是在总线上有优先权，它可以在任何时候抑制来自于键盘／鼠标的通讯，只要把时钟拉低即可。从键盘／鼠标发送到主机的数据在时钟的下降沿(CLK由高到低的时候)被读取；从主机发送到键盘／鼠标的数据在上升沿(当时钟从低变到高的时候)被读取。不管通讯的方向怎样，键盘／鼠标总是产生时钟信号。一个PS／2设备的工作频率推荐值为15kHz左右，这意味着时钟应该是高40μs低40μs。所有的数据位安排在一个字节中，每个字节为一帧，包含11～12个位。这些位为1个起始位0、8个数据位、1个校验位、1个停止位和1个应答位。常用的六芯插座布局及其定义见图1。
