打开机壳，卸下固定电源板的五颗螺丝，拔掉四个接线插头，即可取下电源板单独检修。

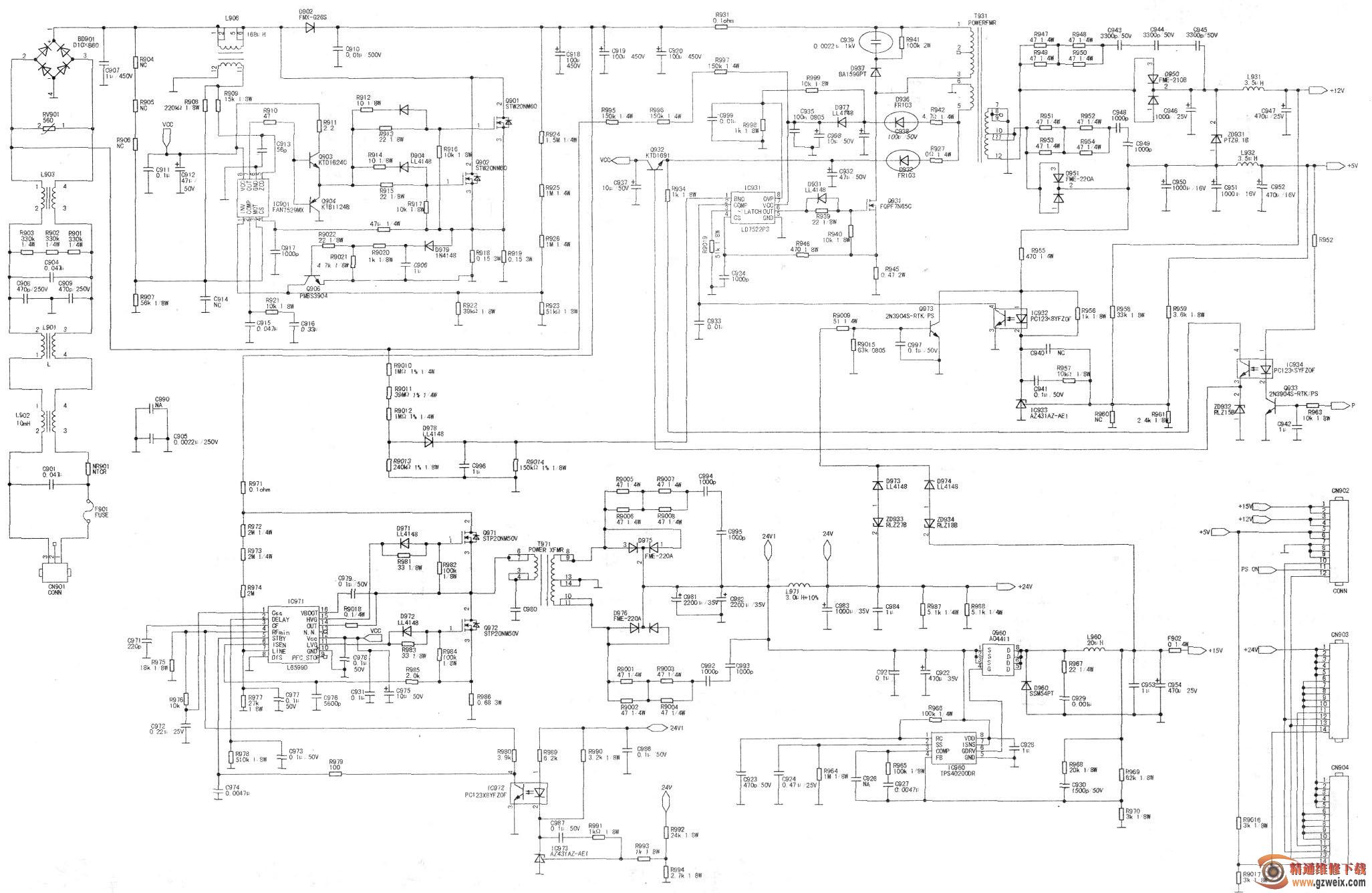

　　该机电源原理图见下图。对照该电路图，分析该机电源电路主要由三部分组成，一是以IC931(LD7522PS)为核心的副电源，该电源在通电后首先工作，输出SV和12V电压，供CPU等电路；二是以IC971(L6599)为核心的主电源，输出24V和15V电压供显示屏灯管驱动和音频等电路，主电源工作与否受CPU的开/关机信号控制；  三是以IC901(FAN7529MX)为核心组成的功率因数校正电路。

　　通电后电源指示灯不亮，先查副电源。初步检查发现IC931崩裂、场效应管Q931(FQPF7N65C)的三极都已短路、电阻R945(0.47Ω/2W)已烧断。用热风枪吹下贴片安装的IC931，进一步检查其周围元件，发现D931、D977已击穿短路，R946、R998已开路。

　　为验证副电源的负载是否存在短路故障，将5V和12V两稳压电源分别接于电容C950和C946两端，将主机的CN902插头和电源板连接，待机时电源指示灯呈黄色，按电源键后指示灯呈绿色，说明副电源的负载正常。

　　接下来检查主电源和功率因数校正电路是否也存在问题。静态检查主电源和功率因数校正电路没发现故障元件，接通220V市电，测C920两端有300V直流电压，但主电源无输出。分析认为，主电源无输出的原因是IC971(12)脚VCC没有得到工作电源。该工作电源来自副电源受开/关机信号控制，具体原理此处不再详述。

　　经过仔细分析，决定外接一个直流12V电源代替IC971的工作电源，以检查这部分电路工作是否正常。

　　将直流12V电源接于C937两端（注意：此时外接直流12V电源的负端已和220V市电相连，即变为热地），在+24V输出端接一只100W/24V的灯泡作负载，接通市电和直流12V外接电源，主电源输出稳定的24V和15V，说明主电源电路无故障。

　　去掉直流12V外接电源，将副电源中所查出的故障元件用新元件代替后，在5V输出端接一只6.3V/0.1A灯泡作负载，接通市电，副电源仍无输出。测IC931⑦脚Vcc端发现电压在12.7V和14.2V之间跳变，说明IC931本身正常，只是因续流电源没有供给而导致整个电路不能正常工作。断电后监测，发现C920两端的300V不能立即消失，说明副电源电路不存在短路性故障。进一步检查副电源有关元件，在路测试IC931②脚的光耦IC932时，发现其③、④脚间的正反向电阻都是670Ω，将其两脚脱离电路板测量，正反向电阻仍然是670Ω，说明其已损坏。将其换新后开机，故障排除。

　　说明：LD7522PS是近几年推出的绿色开关电源芯片，其在路静态电阻（数字表黑表笔接地）和正常工作的各脚电压见下表；正常工作时⑥脚的输出波形见右图。 D931、D977是贴片二极管(LL4148)，可用1N4148代替；R946、R998是贴片电阻，可用1/8W普通电阻代替。
