观察此机的背光灯驱动电路板上的插座CN1，发现该机主板输出的背光驱动电路的启动控制信号“BLKON”从背光板插座CN1⑩脚送入，电源送出的24V电压从插座CN1的①～⑤脚送入；CNl(11)脚BRV-A背光亮度控制信号输入脚，悬空未用。

　　检查背光灯驱动电路板上插座CNI的电压，发现主板送来的+24V和启动控制电压均正常。由此说明该机故障在背光灯驱动电路上无疑。接下来对背光灯驱动电路进行检查，详细观察二次开机屏幕亮度的变化，发现二次开机瞬间背光灯瞬间没有点亮，用示波器感应灯管也没有正弦波。这表明由BD9897FS组成的振荡电路及功率放大电路Q1～Q4有故障。

　　首先，对振荡lC组成的电路进行检查。振荡IC的(16)脚为启动控制电压输入脚，主板送来的背光启动控制信号由CN1(12)脚输入背光灯驱动电路板后，经电阻Rl0、R103分压，C13滤波后送至(16)脚STB，此脚需有高于2.0V的电压才能正常工作(正常工作时为3.25V)。

　　来自主板的亮度控制信号DIM由CN1(13)脚输入，经相关元件接入Ul(14)脚。Ul(12)、(13)脚外接背光亮度控制RC振荡元件，(13)脚经电阻R32，R9接地，(12)脚接软启动028。Ul⑨、⑩脚内接背光灯工作频率振荡电路（注意：检修时，不要测量⑨、⑩脚电压，以防影响振荡频率，损坏元件）。振荡电路产生的振荡脉冲信号，经IC内部逻辑电路和驱动放大等电路处理后，分别从②、③、(31)、(31)脚输出（正常工作时，②脚电压为1.75V，③脚为19.75V，(31)脚为17.4V，(32)为脚1.76V），然后送往功率放大电路。

　　功率放大电路主要由Q1～Q4、Tl、T2等元件组成，Q1～Q4组成全桥输出电路。振荡IC输出的激励脉冲信号经Q1～Q4放大后，由Tl、T2升压后输出。在T1、112的初级，多只电容（C37、C43等）并联后与T1、T2初级串联，构成串联谐振电路，目的是将方波脉冲信号转换成正弦波脉冲信号，以满足背光灯的要求。

　　Ul⑤脚接背光灯开路检测信号。

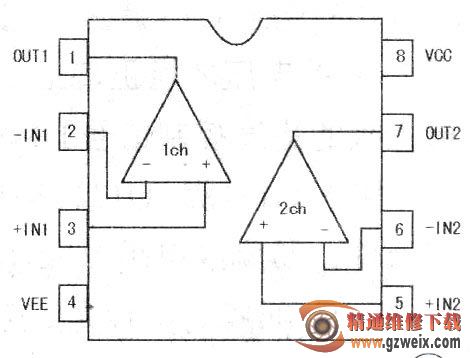

　　电路板背面紧靠脉冲输出接口的电路板相当于大电容，它感应的电压经C4、C40、D6、D8后形成的9.9V电压分成两路：一路经R14加到(25)脚，当(25)脚电压高于2.5V阈值电平时，lC会停止输出驱动信号，使背光电路停止工作：另一路经R25、R24分压，C24滤波，经电阻R22送入Ul(20)脚，实现对背光灯驱动电路工作电压稳定的控制，正常工作时，(20)脚电压为0.59V。灯管工作电流由T1次级输出的5.5V交流电压，分别经D31、D6整流，R113、R114分压，0.72滤波，送入U2⑤脚；T2次级的感应电压经D32整流，Rlll、R112分压，C71滤波后送入U2③脚，两路电压经U2比较后分别从U2⑦脚输出，经电阻R23送入U1③脚（U2为双通道比较放大电路，其内部电路见下图）。正常工作时，Ul(24)脚电压为1.99V。此外，Tl、T2次级电压还经D3、D4整流，R21、R19、R20分压，C21滤波，经R18送入U1(21)脚，实现灯管工作电流控制。正常工作时，(21)脚电压为1.14V。

　　根据上述分析，怀疑振荡IC(Ul)组成的电路没有工作。检查发现，此机故障系IC击穿引起。更换IC并检查四只功率管后开机，故障排除。
