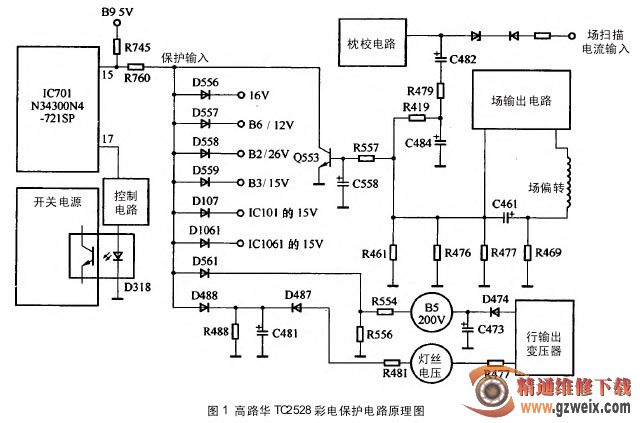

测量该机的开关电源无电压输出，判断故障有二：一是开关电源本身有故障，造成无电压输出：二是微处理器或保护电路进入保护状态，将开关电源关闭。为了区分故障范围，在排除行扫描和电源输出端无明显短路的情况下，断开微处理器 IC701 的15脚（保护中断口），采取强行开机的方法，观察故障现象和测量电源电压。本例通过强行开机后，接假负载测量电源输出电压正常；去掉假负载恢复行输出电路，行扫描电路也工作正常，只是无光栅。测量保护电路检测电路的二极管和三极管，如果哪个检测元件导通，则是该电路发生故障。通过检测，发现 D488 处于导通状态，检查该被检测的电路，发现行输出变压器的灯丝供电限流电阻 R477 烧断。更换 R477 后，恢复开 / 关机电路，不再进入保护状态，故障排除（参见图 1）。
