一、保护电路工作原理

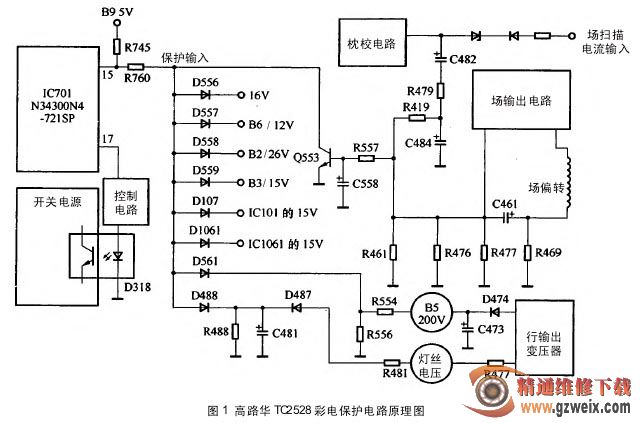

高路华 TC-2528 的保护电路如图 1 所示。微处理器 IC701(M34300N4-721SP)的15脚是特设的保护端口，即所谓的“中断口”。该脚的电压正常时为高电平 5 V(2.5 V 以上)，微处理器处于正常的开机控制状态，IC70115脚（开 / 关机控制端）为低电平；当被检测电路发生故障时，检测电路将 IC70115脚的电压拉低(2.5 V以下)，微处理器根据该脚的电压变化，判断是被检测的电路发生故障，采取必要的保护措施，从 IC70117脚（开 / 关机控制端）发出高电平待机控制电压，通过开关机控制电路使“光耦”D318 发强光，迫使电源开关管停振，将开关电源输出电压关闭。

微处理器 IC701 的15脚通过 R760 外接两种保护检测电路：

1. 二极管检测电路

一是通过二极管 D556、D557、D558、D559 分别对开关电源输出的 16 V、12 V(B6)、26 V(B2)、15 V(B3)四组电压进行检测；二是通过 D107、D1061 分别对小信号处理电路 ICl01(LA7680)11脚和13脚的 15 V(B3)和伴音功放 ICl061(LA4275)③脚的 15 V(B3)电压进行检测；三是通过 D488、D561 分别对行扫描输出的“二次”电源 200 V 和灯丝电压进行检测。当上述被检测的电路电压因负载短路或整流、滤波电路故障而无电压输出或行不工作时，相应的检测二极管导通，将微处理器IC701 的15脚电压拉低，当15脚电压降到 2.5 V 以下时，微处理器判断负载电路发生故障，执行保护措施，通过 IC70117脚发出待机指令进入待机状态。

2. 三极管检测电路

由 Q553 和外围电路组成的场输出电路和枕形校正电路检测保护电路。Q553 通过 R557 对场输出电路和枕形校正电路进行检测。正常时，Q553 基极电压很低，Q553 处于截止状态；当场扫描电路、枕形校正电路发生故障时，均会造成 Q553 基极电压升高，使 Q553 由正常时的截止变为导通，将微处理器的 IC701 15脚电压拉低，微处理器执行保护待机指令。
