故障海信HDP2908N型数字高清电视,开机“三无”故障
来源:本站整理  作者:佚名  2012-09-17 16:07:41

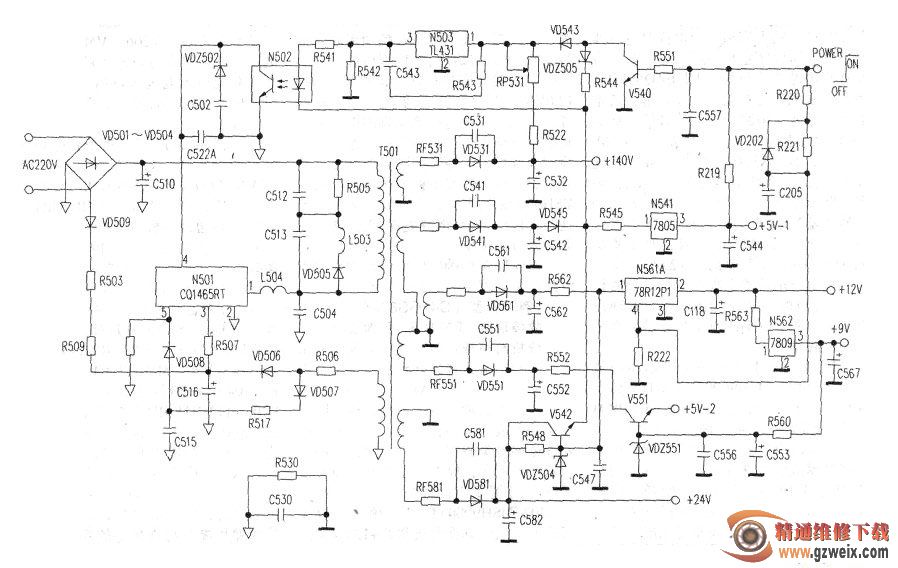

该机较新,刚过一年保修期。打开后盖,直观检查,保险丝完好,电源初级无明显烧坏的器件;次级部分有一个位号为V542的三极管烧裂,电阻R548也严重发热变黑。因无随机图纸,加之对该电源不熟悉,在检修前,根据实物绘制的电源部分的电路,见附图。电源厚膜块为CQ1465RT,其工作过程大致如下:当电源开关接通时,AC220V市电分为两路:一路经VD501~VD504整流,C510滤波后形成的+300V电压,经开关变压器初级加至CQ1465RT的①脚;另一路经VD509半波整流,R503、R504限流,C516滤波后作为启动电压加至CQ1465RT的电源端③脚,当电源启动后,开关变压器反馈脉冲经R506届分两路:一路由VD506整流、C516滤波,作为CQ1465RT③脚提供工作电压:另一路经VD507、R517、VD508加至CQ1465RT的同步脉冲输入端⑤脚。②脚接地。④脚为控制端,接光耦N502次级。该电源共有五路输出电压:1.由VD531整流、C532滤波后输出+140V电压;2.由VD541整流、C542滤波后输出+12V电压,经隔离二极管VD545后,由N541(7805)稳压后输出+5V-1电压供CPU;3.由VD561整流、C562滤波后的+15V电压,经受控稳压块N561A(78R12P1)输出+12V电压,该+12V电压又分为两路;一路直接供小信号处理电路,另一路再经N562(7809)稳压后输出+9V电压;4.由VD551整流、C552滤波后输出+8V电压,经V551稳压后输出+5V-2电压,和上述的+12V、+9V一起为小信号电路供电。5.由VD581整流、C582滤波后输出的+24V电压为伴音功放供电,同时,在待机状态时,经V542稳压后,为N541供电,以确保在待机状态时CPU供电正常。

  在待机状态时,CPU输出低电平,V540截止,由V542输出的电压在送往光耦①脚的同时,经R544、VD2505、VD543加至取样块N503(TLA31)的取样端、使取样端的电压升高,光耦初级的导通强度增大,使次级的等效电阻变小,电源输出电压下降,此时的+B电压约为55V;在V540截止的同时,N561(78R12P1)的控制端④脚也无电压,则N561A无输出电压,最终导致+12V、+9V、+5v无输出,使机器处于待机状态。在待机时,由于输出电压大幅降低。由VD541整流后提供的电压不能确保CPU的+5v供电,此时的供电由V542提供。

  收看状态时,CPU输出高电平,V540饱和导通,原先经R544、VD2505加至N503(TLA31)取样端的电压被V540旁路到地,此时的取样电压由+140V经R522、RP531提供,VD543为隔离二极管。另外,CPU输出的高电平,经R220、R221加至N561(78R12Pl)的控制端④脚,N561A输出+12V电压。其中的一路经N562(7809)届输出的+9V电压,除供小信号处理电路外,还经电阻R560加至V551的基极,经VD2551稳压后为V551基极提供5,6V的基准电压,使V551的发射极输出+5V~2电压,为小信号处理电路供电,此时机器处于收看状态。

  该机的待机和收看状态的转换,在降低各路输出电压的同时,还对小信号处理电路的电压进行控制。

  注:以上提供的输出电路电压值,是在机器修复后,用47型万用表实测得到的。

  在对该型彩电的故障检修时,首先更换烧裂开的V542(经仔细辨认其型号为C2655);电阻R548也已发黑(上面的色环已无法辨认,通过测量,发现其阻值在500Ω左右),于是,选用标称值为510Ω的电阻代换;最让人头疼的是稳压管VD2504也击穿,并且上面的数字也无法辨认,不知该管的稳压值。对该管稳压值的确定,笔者是通过以下两方面来考虑的:1要想确保N541(7805)的稳定工作,参照其他机器,其输入电压一般在8V。2.伴音功放供电所用的滤波电容耐压为35V,实际工作电压按电容耐压的60%~70%来估算,伴音功放的电压在21V~25V之间,而待机时的电压按收看时的50%来考虑,待机时,伴音功放的电压应在10V-12V间,故VD2504用9.1V稳压管试用。用100W灯泡作假负载开机,仍然无输出电压。因电源的次级部分已检查过,转而对电源初级进行检查。首先测量CQI465RT的①脚+300V电压正常,而电源端③脚却无电压。经查③脚的外接元件无异常,而③脚的对地电阻几乎为零,应是CQ1465RT③脚内部短路,更换CQ1465R后,输出电压正常。此时,再次复测伴音功放电压,待机时9V左右,收看时为24V;+B电压待机时55V左右,收看时140V。最后,把VD2504更换为8.2V稳压管,恢复电路试机约两小时,图声正常。因V542的损坏是受热严重炸裂,且焊脚也发黑碳化,现在收看状态时,V542的温升很低;但在待机时,发现V542温升很快,约十分钟已烫手,又对和V542相关的电路进行检查。无异常。最后,把C2655换用C2073,并增加散热电,在待机状态试机约两小时,C2073的温度和C2655相比,已大幅下降,其温度已是可接受的。
