分析检修：指示灯不亮，说明整机电源没工作或主板上的MCU未工作。拆开后盖，直观检查开关稳压电源板上的元件没发现明显故障，通电测量电源板上的整流管D106和D104的负端均没有电压，正常时D106整流输出的电压为5.4V ,D104整流输出的电压为14.6V。两组电压均无，说明5VB电压形成电路有问题。经检查发现保险管F101(8A)已开路，检查各路负载未见短路现象。试着换上一只8A保险管后通电试机，指示灯亮，二次开机后指示灯闪烁，但没有继电器吸合声。此现象说明开机信号没有送到电源板上，或是开机信号没能正确地使继电器吸合。

    测量Q714的基极电压为2.8V，正常；再测Q155处于饱和状态，这表明开机信号已送到电源板上。测量Q132输出端有电压输出，但Q131输出端无电压输出，看来Q131及其支路上的元件R131,R133,D132可能有问题。在路测量后发现Q131的基极与发射极之间已开路，换用一只KSP2907A型三极管后，通电开机可听到继电器的吸合声，但机器仍呈三无状态。测D204的负端电压为380V，说明PFC电压形成电路工作正常。测VA电压输出端为70V, VS电压输出端为7V，测量结果说明VS电压形成电路有问题。

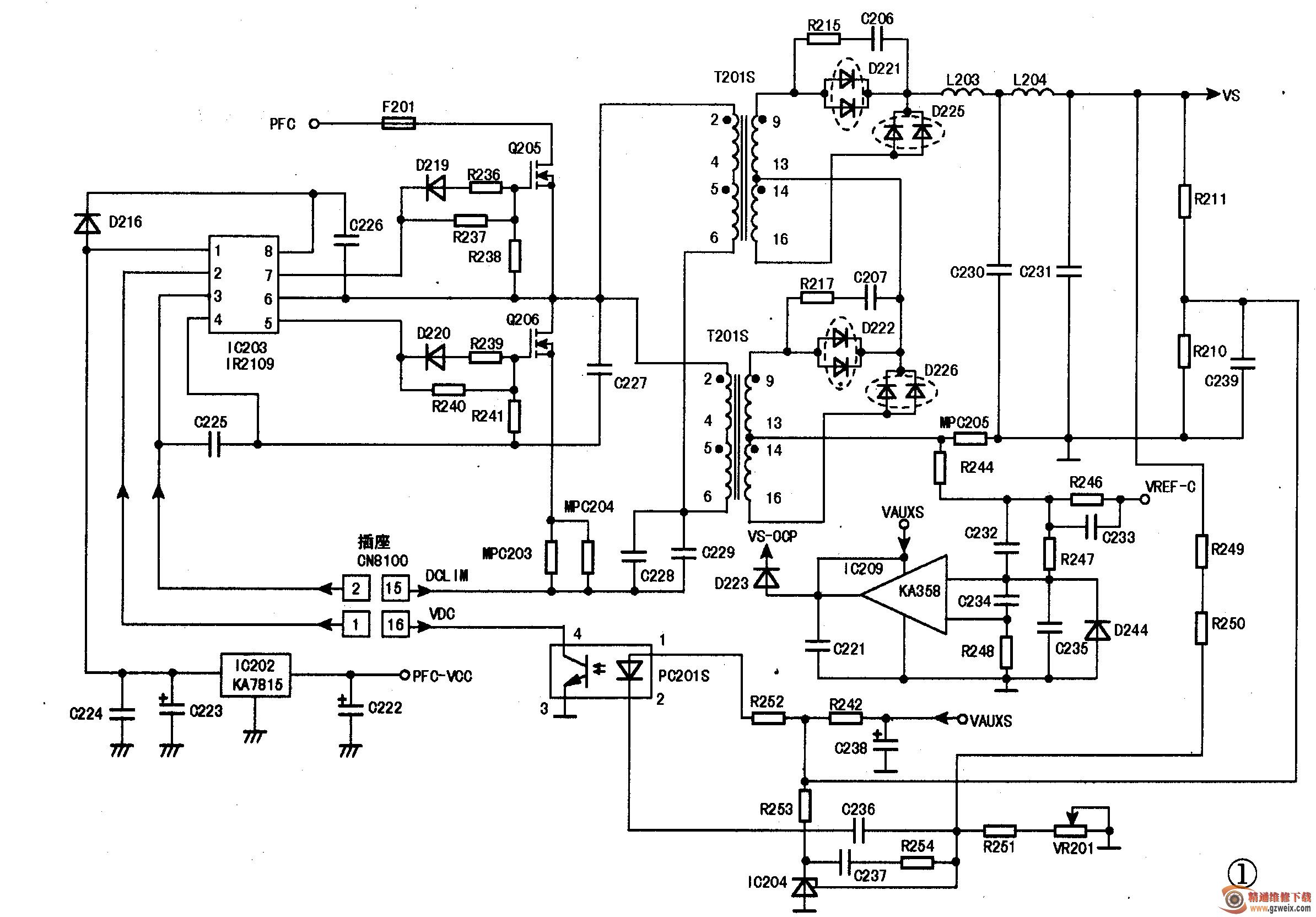

    二次开机后，低电压形成电路先工作，产生逻辑板供电所需的5V和3.3V电压，逻辑板得电工作后，屏上的MCU随即进人工作状态，并从逻辑板上输出3.2V的高电平信号VS-ON，加在Q207的基极，此时由于Q207的基极电压高于发射极电压，于是Q207截止，其集电极无电压输出，光电藕合器PC202S内的发光二极管不发光，其内部的光敏三极管的等效电阻变大，IC103的⑤脚电压逐渐上升，当此电压上升至8V时，IC103内部电路随即启动，从11脚输出PWM信号，经R147及插座CN8100的①脚加到 IC2030R2109 )的②脚，如图1所示，作为其内部逻辑驱动信号。从IC203②脚输人的PWM信号经内部触发器后，分成两路互补的驱动信号：一路信号经提升电路提升后，使驱动信号的参考电位改变；另一路信号经过延迟后，从⑤脚输出反相驱动信号送到Q206的栅极，从⑦脚输出的正相驱动信号送至Q205的栅极，使两只MOs管轮流工作于导通和截止状态，于是在开关变压器T201S的⑥-②绕组产生感应电压，经D221,D225,D222,D226组成的桥式整流电路整流后得到脉冲电压，再经L203,L230,L204,C231滤波后得到约206V的可调VS电压。

    D216为自举二极管，C226为自举电容。提升电路把电压提升后，为IC203的⑧脚供电。

    VS电压稳压电路主要由精密误差放大集成电路IC204，光电藕合器PC201 S及IC103的⑥脚组成。VS电压经R249 , R250和8251,VR201分压取样后加到IC204的控制脚与其内部的基准电压比较，产生误差放大信号加到PC201 S的②脚，即PC201 S内部发光二极管的负端。同时，5V电压形成电路中的开关变压器T101S次级的感应电压经D104,C108整流滤波后的VAUX5电压经8242限流后，再与VS电压经R211和8210分压后的电压一起，加至PC201S①脚（内部发光二极管的正极）。当VS电压偏离正常值时，IC204的导通程度发生变化，为此加到PC201 S②脚的电压也发生变化，即VS电压的高低直接影响PCV201 S内部发光二极管的发光强度，于是也会影响到光敏三极管的等效电阻的大小变化。因此送人插座CN810016脚的VDC电压发生变化，此变化的VDC信号送人IC103⑥脚，从而控制IC10311脚输出的PWM信号脉宽变化，从而使T201S⑥-②绕组的储能减小或增大，则VS电压降低或升高，使其回落或升高到设定值，以达到VS电压稳压的目的。

    经上述VS电压形成电路分析后，查IC202 (KA7815)输出正常，测PC201 S内部发光二极管及光敏三极管正反向电阻也均在正常值内，怀疑VS电压形成电路驱动部分元件有故障，检查电阻MPC203,MPC204均正常，查C228 , C229时，发现C228已漏电。换用一只220nF/630V瓷片电容后，通电试机故障排除。
