一、KA系列

      1. 5S系列

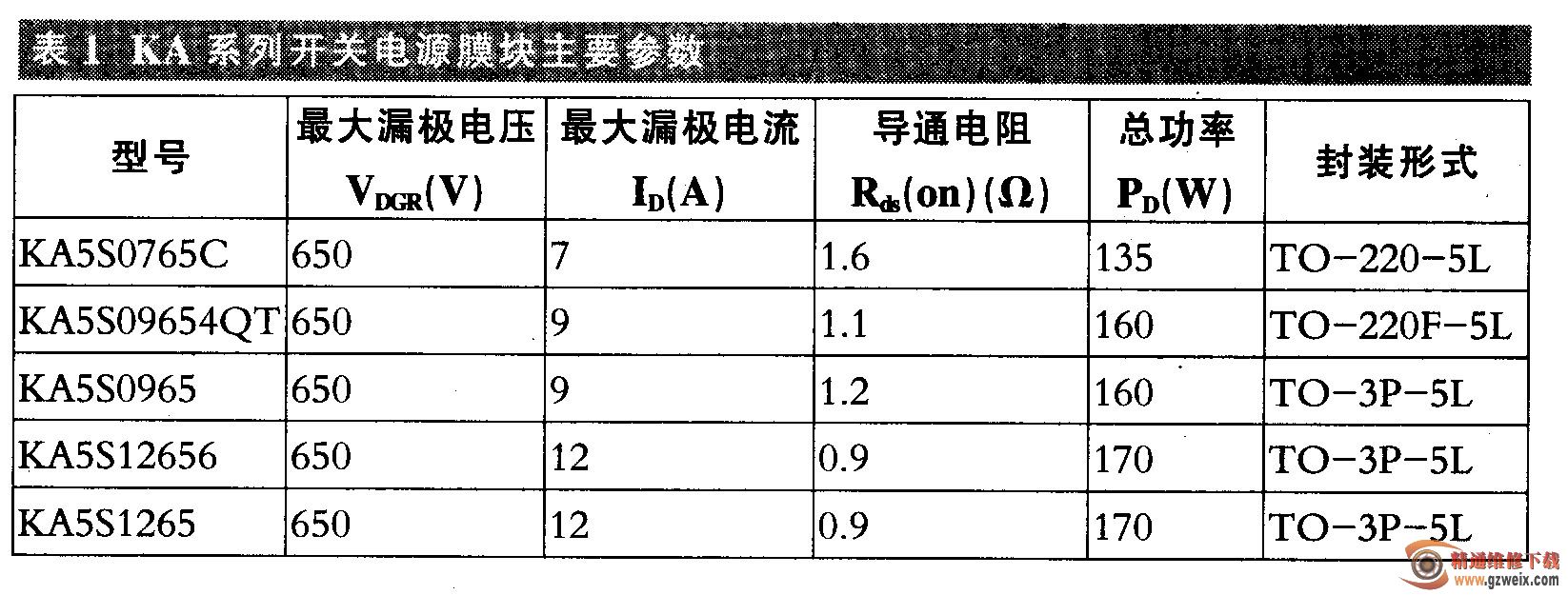

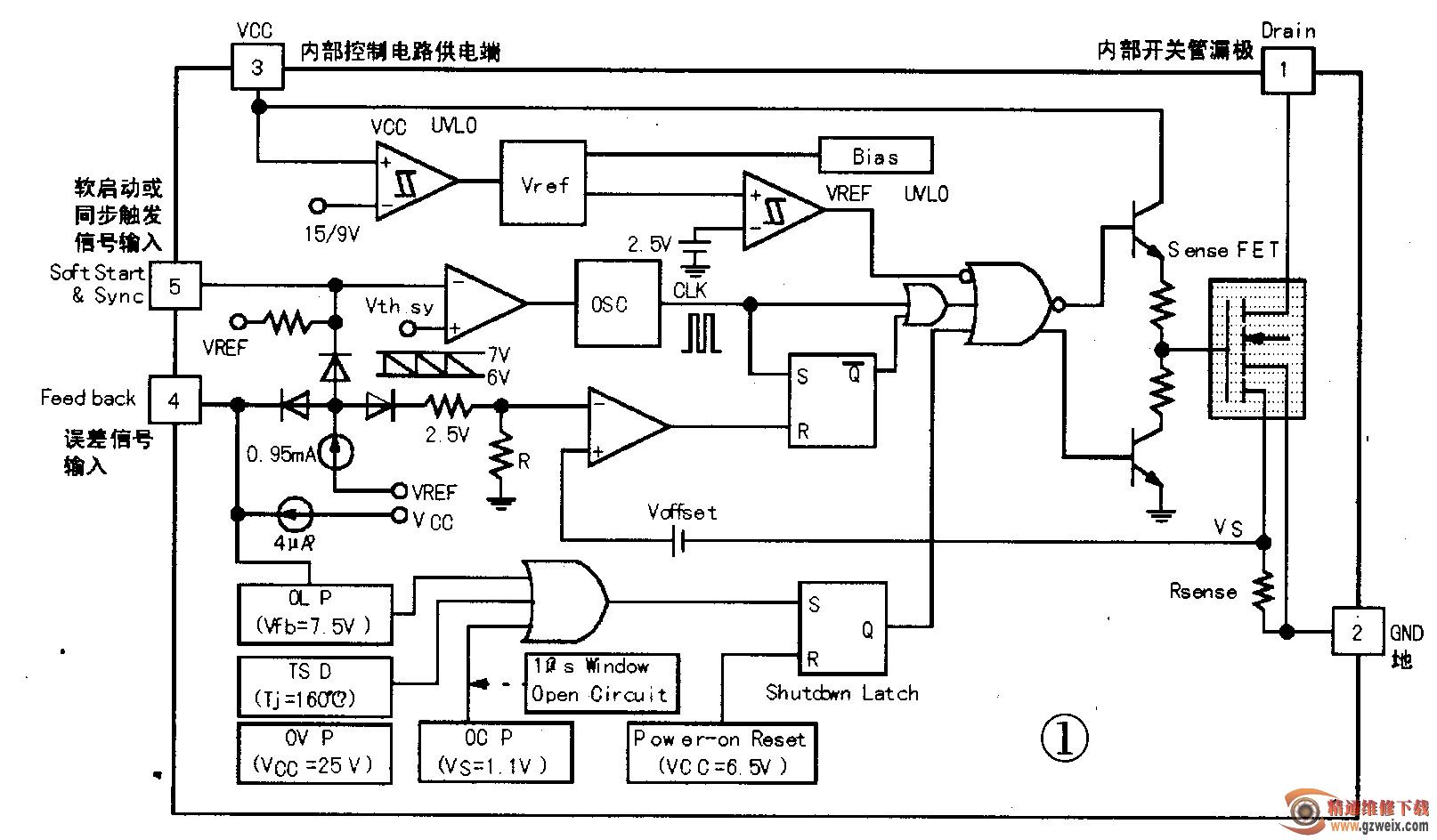

    KA系列开关电源厚膜块是飞兆半导体公司推出的功率开关（模拟）厚膜块，内置高反压的MOSFET管，工作频率范围高达150 kHz，启动电流和工作电流均很低，具有完善的过压、过流和过载保护电路。该系列原厚膜块的主要型号有KA5S0765C、KA5S09654QTKA5S0965, KA5S 12656,KA5S 1265等（由于膜块实物标注上没有“KA“，字母，故上述型号又称为 5S0765C,5S09654,5S0965,5S12656,5S1265），内部电路和引脚功能相同，如图1所示，主要区别是输出功率和封装形式有所不同，见表1。

    代换时，可用功率大的代换功率小的。另外，可用KA2S0680,5SO765C、DP904、DP804、DP704、3S0680RF,CQ0765代换DP308,DP904,DP804,DP704,P104C等型号厚膜块；可用550765代换350765（因为，550765外形较小，代换时需用导线加长引脚，并焊接到对应点上）。

    ［提示］不能用550765代换8SO765RC，否则开机后会进入保护状态，表现为次级输出一定电压后立刻就消失，但可用DP904代换8S0765RC 。

    2. 5Q系

    5Q系列实际是KA5Q系列开关稳压厚膜电路的简称，常见型号有KA5Q0565, KA5Q0765 ,KA5Q1265（上述型号常简称为5Q0565,5Q0765 , 5Q1265）等。

    KA5Q系列是飞兆半导体公司在本世纪初推出的一款新型电源厚膜块，它内含基准电压源、精密误差放大器、比较放大器、振荡器、驱动器和许多逻辑电路以及大功率场效应开关管，可实现脉冲形成、脉冲放大、宽度调整（稳压控制）、过流、过压、过热等多种功能，并且还具有外围元件少、工作可靠、效率高、输出功率大（150W）等优点，故被我国海信、海尔、创维、长虹等公司采用，常用于中、小型屏幕CRT彩电和液晶电视及彩显的开关电源中。

    5Q系列跟5S系列一样，在代换时也是遵循“大代小”的原则。按照功率从小到大排列，其顺序是5Q0565 ,5Q0765,5Q1265。
