TCL LCD42E型液晶彩电(PWL42C电源板),开机三无
来源:本站整理  作者:佚名  2013-04-09 09:57:06

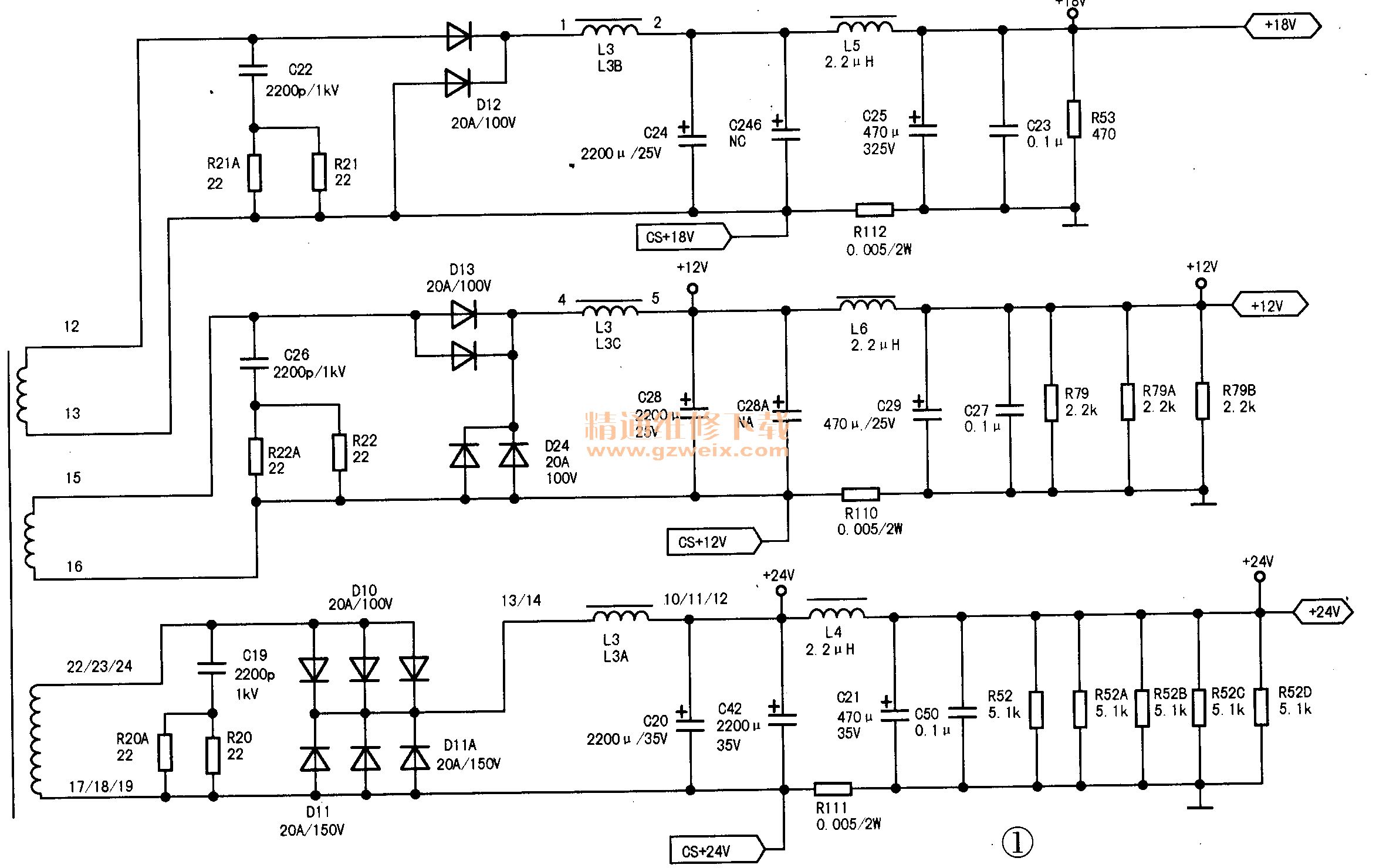

    分析检修:开机没有任何反应,测无5V待机电压,12V , 24V电压也没有。检查电源板保险丝已经开路,说明电源中有短路情况。检查PFC和PWM(脉冲宽度调制)电路的MOs管,没有发现击穿问题。于是进一步检查12V, 24V ,18V的输出对地电阻,发现D10击穿。更换D10后开机测试,故障排除。相关电路图如图1所示。
